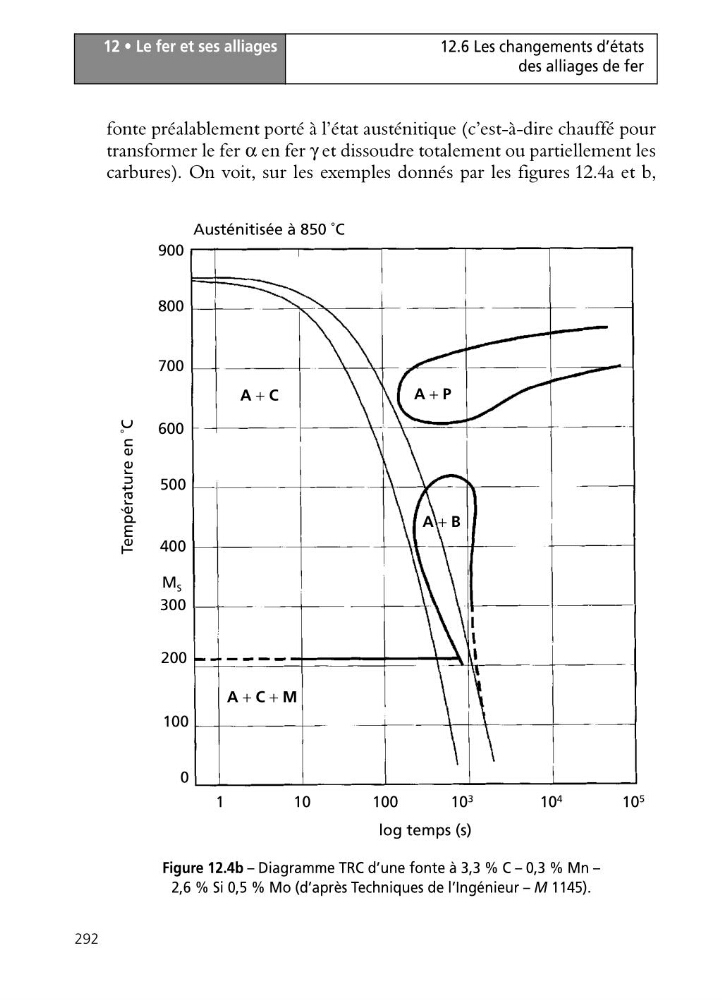

12 • Le fer et ses alliages
292
12.6 Les changements d’états
des alliages de fer
fonte préalablement porté à l’état austénitique (c’est-à-dire chauffé pour
transformer le fer α en fer γ et dissoudre totalement ou partiellement les
carbures). On voit, sur les exemples donnés par les figures 12.4a et b,
Austénitisée à 850 ˚C
log temps (s)
900
800
700
600
500
400
300
200
100
0
1
10
100
10
3
10 4
10 5
M S
A + C
A + P
A + B
A + C + M
Température en ˚C
Figure 12.4b – Diagramme TRC d’une fonte à 3,3 % C – 0,3 % Mn –
2,6 % Si 0,5 % Mo (d’après Techniques de l’Ingénieur – M 1145).
