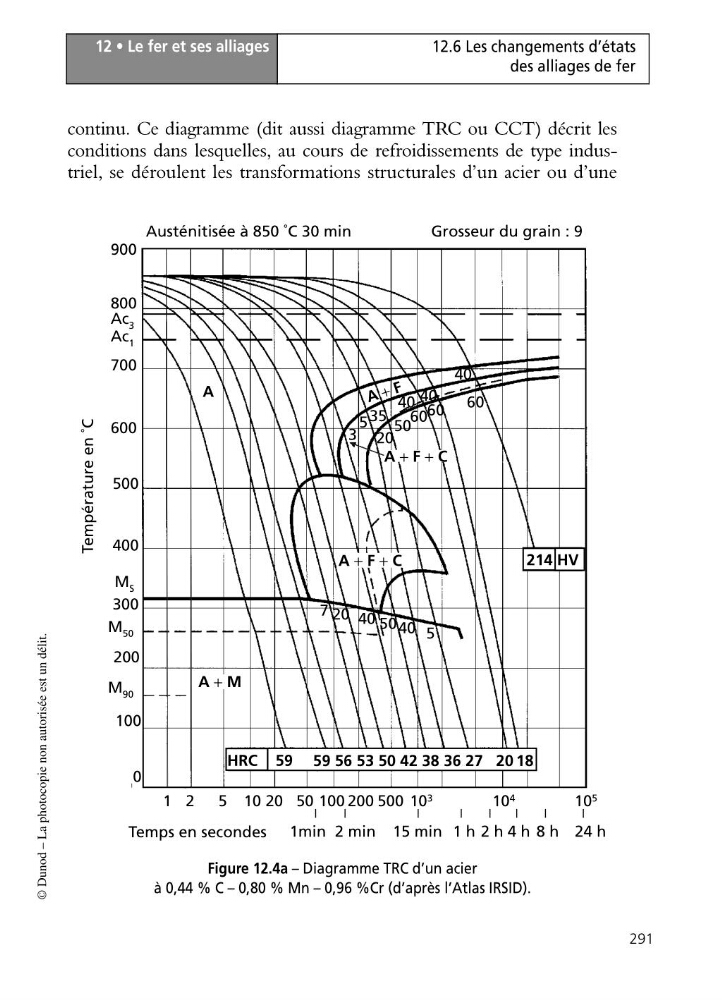

12 • Le fer et ses alliages
291
12.6 Les changements d’états
des alliages de fer
© Dunod – La photocopie non autorisée est un délit.
continu. Ce diagramme (dit aussi diagramme TRC ou CCT) décrit les
conditions dans lesquelles, au cours de refroidissements de type industriel, se déroulent les transformations structurales d’un acier ou d’une
Austénitisée à 850 ˚C 30 min
Grosseur du grain : 9
900
800
Ac 3
Ac 1
700
600
500
400
300
200
100
0
1 2
5 10 20
Temps en secondes
50 100 200 500 10
3
10
4
10
5
M S
M 50
M 90
A
A + F
A + F + C
A + F + C
A + M
Température en ˚C
214 HV
HRC 59
1min 2 min 15 min 1 h 2 h 4 h 8 h 24 h
7 20 40 50 40 5
3
35
5
40 40
40
60
20
50
60 60
59 56 53 50 42 38 36 27 20 18
Figure 12.4a – Diagramme TRC d’un acier
à 0,44 % C – 0,80 % Mn – 0,96 %Cr (d’après l’Atlas IRSID).
291
12.6 Les changements d’états
des alliages de fer
© Dunod – La photocopie non autorisée est un délit.
continu. Ce diagramme (dit aussi diagramme TRC ou CCT) décrit les
conditions dans lesquelles, au cours de refroidissements de type industriel, se déroulent les transformations structurales d’un acier ou d’une
Austénitisée à 850 ˚C 30 min
Grosseur du grain : 9
900
800
Ac 3
Ac 1
700
600
500
400
300
200
100
0
1 2
5 10 20
Temps en secondes
50 100 200 500 10
3
10
4
10
5
M S
M 50
M 90
A
A + F
A + F + C
A + F + C
A + M
Température en ˚C
214 HV
HRC 59
1min 2 min 15 min 1 h 2 h 4 h 8 h 24 h
7 20 40 50 40 5
3
35
5
40 40
40
60
20
50
60 60
59 56 53 50 42 38 36 27 20 18
Figure 12.4a – Diagramme TRC d’un acier
à 0,44 % C – 0,80 % Mn – 0,96 %Cr (d’après l’Atlas IRSID).
