12 • Le fer et ses alliages
272

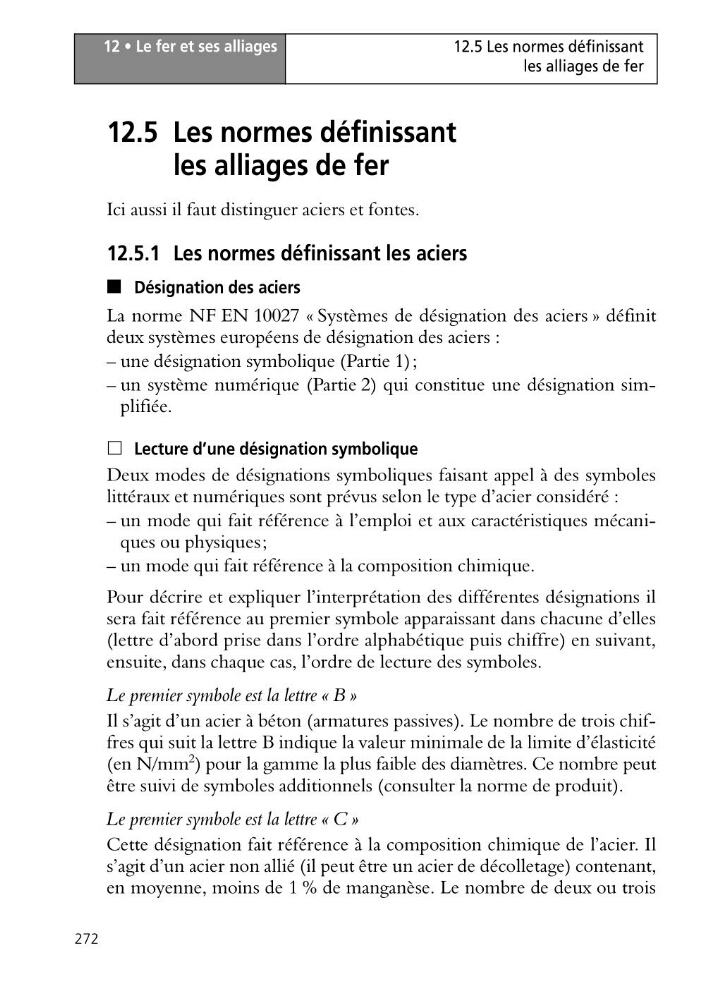

12.5 Les normes définissant
les alliages de fer
12.5 Les normes définissant
les alliages de fer
Ici aussi il faut distinguer aciers et fontes.
12.5.1 Les normes définissant les aciers
■ Désignation des aciers
La norme NF EN 10027 « Systèmes de désignation des aciers » définit
deux systèmes européens de désignation des aciers :
– une désignation symbolique (Partie 1);
– un système numérique (Partie 2) qui constitue une désignation simplifiée.
ᮀ Lecture d’une désignation symbolique
Deux modes de désignations symboliques faisant appel à des symboles
littéraux et numériques sont prévus selon le type d’acier considéré :
– un mode qui fait référence à l’emploi et aux caractéristiques mécaniques ou physiques;
– un mode qui fait référence à la composition chimique.
Pour décrire et expliquer l’interprétation des différentes désignations il
sera fait référence au premier symbole apparaissant dans chacune d’elles
(lettre d’abord prise dans l’ordre alphabétique puis chiffre) en suivant,
ensuite, dans chaque cas, l’ordre de lecture des symboles.
Le premier symbole est la lettre « B »
Il s’agit d’un acier à béton (armatures passives). Le nombre de trois chiffres qui suit la lettre B indique la valeur minimale de la limite d’élasticité
(en N/mm
2
) pour la gamme la plus faible des diamètres. Ce nombre peut
être suivi de symboles additionnels (consulter la norme de produit).
Le premier symbole est la lettre « C »
Cette désignation fait référence à la composition chimique de l’acier. Il
s’agit d’un acier non allié (il peut être un acier de décolletage) contenant,
en moyenne, moins de 1 % de manganèse. Le nombre de deux ou trois
272
12.5 Les normes définissant
les alliages de fer
12.5 Les normes définissant
les alliages de fer
Ici aussi il faut distinguer aciers et fontes.
12.5.1 Les normes définissant les aciers
■ Désignation des aciers
La norme NF EN 10027 « Systèmes de désignation des aciers » définit
deux systèmes européens de désignation des aciers :
– une désignation symbolique (Partie 1);
– un système numérique (Partie 2) qui constitue une désignation simplifiée.
ᮀ Lecture d’une désignation symbolique
Deux modes de désignations symboliques faisant appel à des symboles
littéraux et numériques sont prévus selon le type d’acier considéré :
– un mode qui fait référence à l’emploi et aux caractéristiques mécaniques ou physiques;
– un mode qui fait référence à la composition chimique.
Pour décrire et expliquer l’interprétation des différentes désignations il
sera fait référence au premier symbole apparaissant dans chacune d’elles
(lettre d’abord prise dans l’ordre alphabétique puis chiffre) en suivant,
ensuite, dans chaque cas, l’ordre de lecture des symboles.
Le premier symbole est la lettre « B »
Il s’agit d’un acier à béton (armatures passives). Le nombre de trois chiffres qui suit la lettre B indique la valeur minimale de la limite d’élasticité
(en N/mm
2
) pour la gamme la plus faible des diamètres. Ce nombre peut
être suivi de symboles additionnels (consulter la norme de produit).
Le premier symbole est la lettre « C »
Cette désignation fait référence à la composition chimique de l’acier. Il
s’agit d’un acier non allié (il peut être un acier de décolletage) contenant,
en moyenne, moins de 1 % de manganèse. Le nombre de deux ou trois
