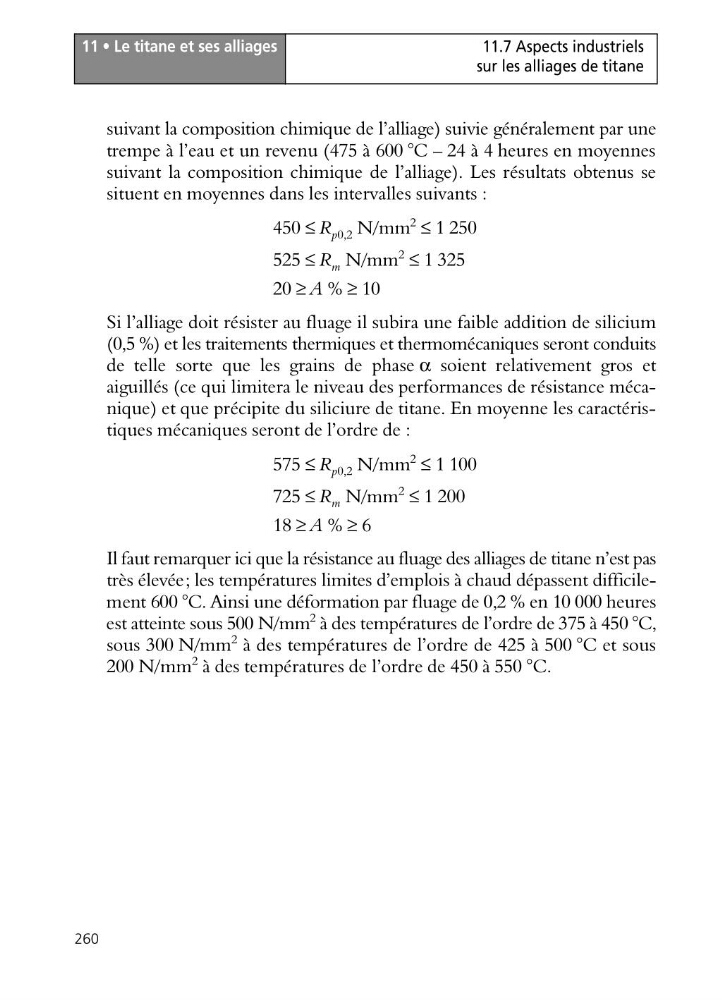

11 • Le titane et ses alliages
260
11.7 Aspects industriels
sur les alliages de titane
suivant la composition chimique de l’alliage) suivie généralement par une
trempe à l’eau et un revenu (475 à 600 °C – 24 à 4 heures en moyennes
suivant la composition chimique de l’alliage). Les résultats obtenus se
situent en moyennes dans les intervalles suivants :
450 ≤ R p0,2 N/mm
2
≤ 1 250
525 ≤ R m N/mm
2
≤ 1 325
20 ≥ A % ≥ 10
Si l’alliage doit résister au fluage il subira une faible addition de silicium
(0,5 %) et les traitements thermiques et thermomécaniques seront conduits
de telle sorte que les grains de phase α soient relativement gros et
aiguillés (ce qui limitera le niveau des performances de résistance mécanique) et que précipite du siliciure de titane. En moyenne les caractéristiques mécaniques seront de l’ordre de :
575 ≤ R p0,2 N/mm
2
≤ 1 100
725 ≤ R m N/mm
2
≤ 1 200
18 ≥ A % ≥ 6
Il faut remarquer ici que la résistance au fluage des alliages de titane n’est pas
très élevée; les températures limites d’emplois à chaud dépassent difficilement 600 °C. Ainsi une déformation par fluage de 0,2 % en 10 000 heures
est atteinte sous 500 N/mm
2 à des températures de l’ordre de 375 à 450 °C,
sous 300 N/mm
2 à des températures de l’ordre de 425 à 500 °C et sous
200 N/mm
2 à des températures de l’ordre de 450 à 550 °C.
