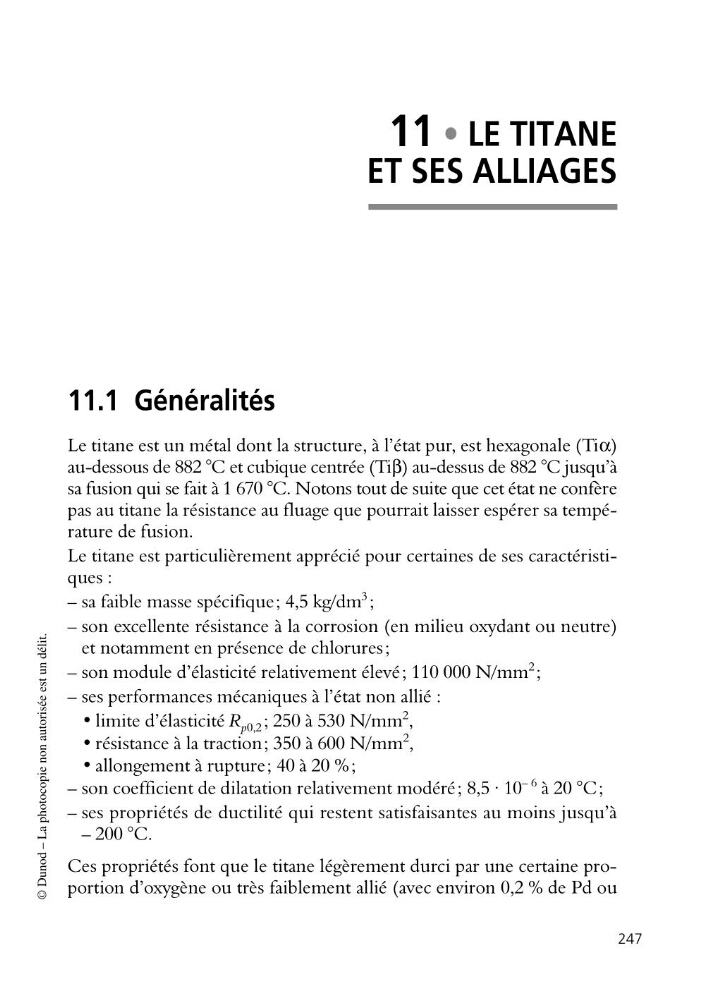

247
© Dunod – La photocopie non autorisée est un délit.
11 • LE TITANE
ET SES ALLIAGES
11.1 Généralités
Le titane est un métal dont la structure, à l’état pur, est hexagonale (Tiα)
au-dessous de 882 °C et cubique centrée (Tiβ) au-dessus de 882 °C jusqu’à
sa fusion qui se fait à 1 670 °C. Notons tout de suite que cet état ne confère
pas au titane la résistance au fluage que pourrait laisser espérer sa température de fusion.
Le titane est particulièrement apprécié pour certaines de ses caractéristiques :
– sa faible masse spécifique; 4,5 kg/dm
3 ;
– son excellente résistance à la corrosion (en milieu oxydant ou neutre)
et notamment en présence de chlorures;
– son module d’élasticité relativement élevé; 110 000 N/mm
2 ;
– ses performances mécaniques à l’état non allié :
• limite d’élasticité R p0,2 ; 250 à 530 N/mm
2 ,
• résistance à la traction; 350 à 600 N/mm
2
,
• allongement à rupture; 40 à 20 %;
– son coefficient de dilatation relativement modéré; 8,5 · 10
– 6 à 20 °C;
– ses propriétés de ductilité qui restent satisfaisantes au moins jusqu’à
– 200 °C.
Ces propriétés font que le titane légèrement durci par une certaine proportion d’oxygène ou très faiblement allié (avec environ 0,2 % de Pd ou
