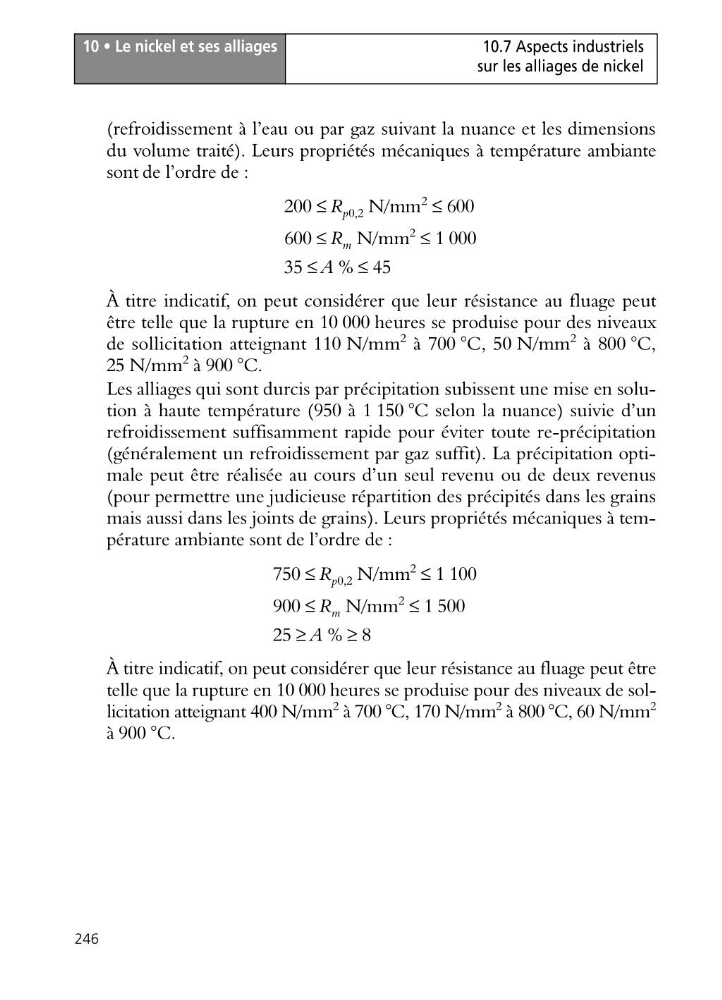

10 • Le nickel et ses alliages
246
10.7 Aspects industriels
sur les alliages de nickel
(refroidissement à l’eau ou par gaz suivant la nuance et les dimensions
du volume traité). Leurs propriétés mécaniques à température ambiante
sont de l’ordre de :
200 ≤ R p0,2 N/mm
2
≤ 600
600 ≤ R m N/mm
2
≤ 1 000
35 ≤ A % ≤ 45
À titre indicatif, on peut considérer que leur résistance au fluage peut
être telle que la rupture en 10 000 heures se produise pour des niveaux
de sollicitation atteignant 110 N/mm
2 à 700 °C, 50 N/mm
2 à 800 °C,
25 N/mm
2 à 900 °C.
Les alliages qui sont durcis par précipitation subissent une mise en solution à haute température (950 à 1 150 °C selon la nuance) suivie d’un
refroidissement suffisamment rapide pour éviter toute re-précipitation
(généralement un refroidissement par gaz suffit). La précipitation optimale peut être réalisée au cours d’un seul revenu ou de deux revenus
(pour permettre une judicieuse répartition des précipités dans les grains
mais aussi dans les joints de grains). Leurs propriétés mécaniques à température ambiante sont de l’ordre de :
750 ≤ R p0,2 N/mm
2
≤ 1 100
900 ≤ R m N/mm
2
≤ 1 500
25 ≥ A % ≥ 8
À titre indicatif, on peut considérer que leur résistance au fluage peut être
telle que la rupture en 10 000 heures se produise pour des niveaux de sollicitation atteignant 400 N/mm
2 à 700 °C, 170 N/mm
2 à 800 °C, 60 N/mm
2
à 900 °C.
