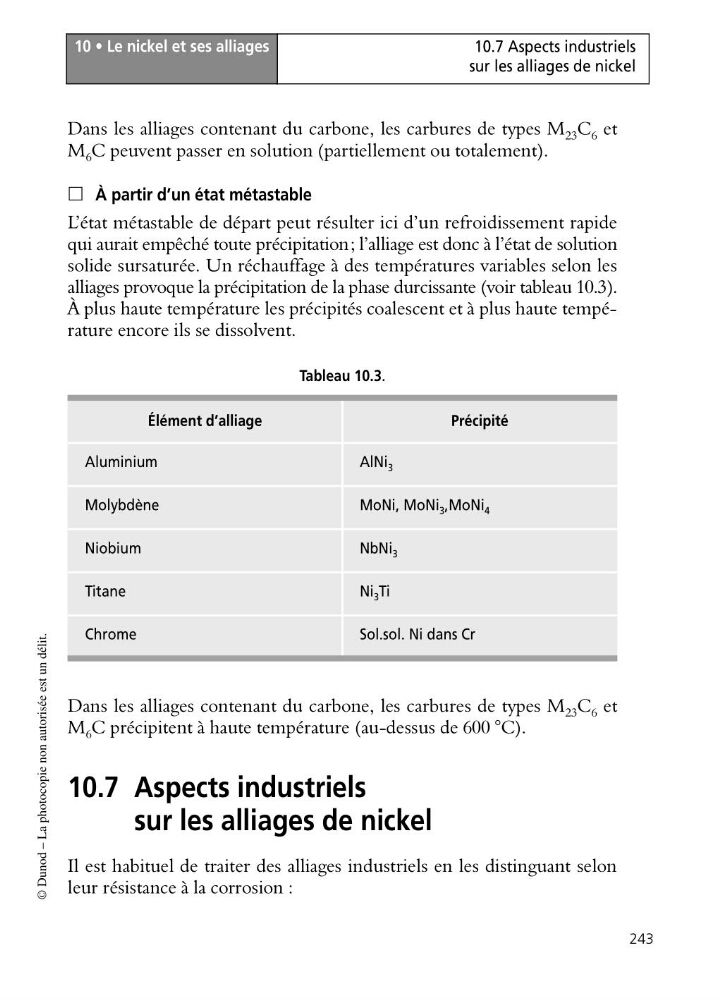

10 • Le nickel et ses alliages
243
10.7 Aspects industriels
sur les alliages de nickel
© Dunod – La photocopie non autorisée est un délit.
Dans les alliages contenant du carbone, les carbures de types M 23 C 6 et
M 6 C peuvent passer en solution (partiellement ou totalement).
ᮀ À partir d’un état métastable
L’état métastable de départ peut résulter ici d’un refroidissement rapide
qui aurait empêché toute précipitation; l’alliage est donc à l’état de solution
solide sursaturée. Un réchauffage à des températures variables selon les
alliages provoque la précipitation de la phase durcissante (voir tableau 10.3).
À plus haute température les précipités coalescent et à plus haute température encore ils se dissolvent.
Tableau 10.3.
Dans les alliages contenant du carbone, les carbures de types M 23 C 6 et
M 6 C précipitent à haute température (au-dessus de 600 °C).
10.7 Aspects industriels
sur les alliages de nickel
Il est habituel de traiter des alliages industriels en les distinguant selon
leur résistance à la corrosion :
Élément d’alliage
Précipité
Aluminium
AlNi 3
Molybdène
MoNi, MoNi 3 ,MoNi 4
Niobium
NbNi 3
Titane
Ni 3 Ti
Chrome
Sol.sol. Ni dans Cr
