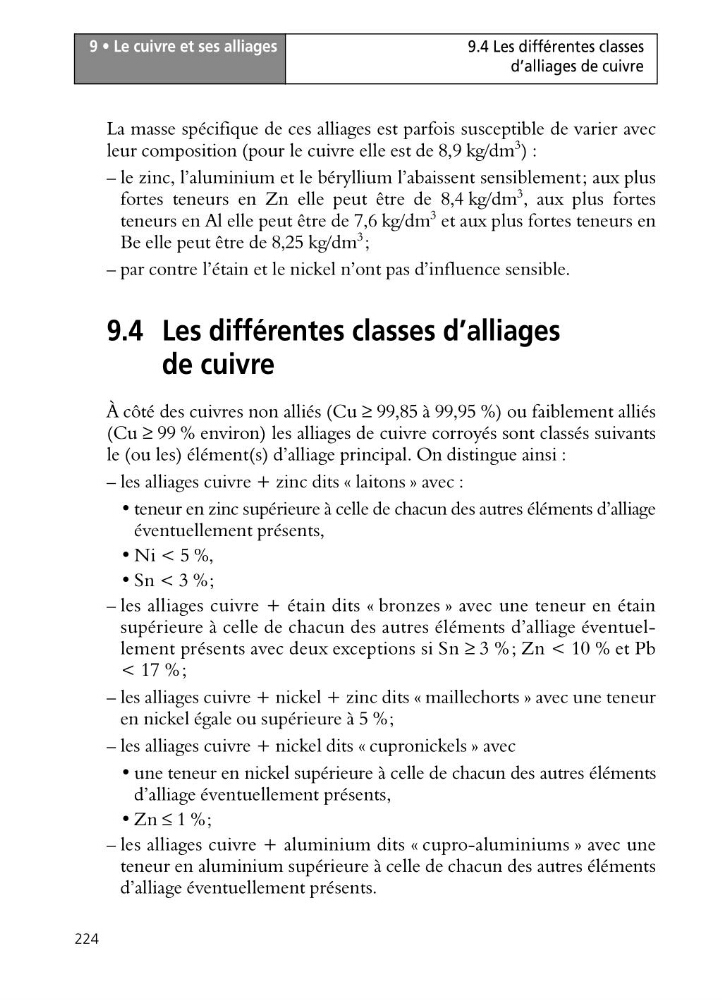

9 • Le cuivre et ses alliages
224
9.4 Les différentes classes
d’alliages de cuivre
La masse spécifique de ces alliages est parfois susceptible de varier avec
leur composition (pour le cuivre elle est de 8,9 kg/dm
3 ) :
– le zinc, l’aluminium et le béryllium l’abaissent sensiblement; aux plus
fortes teneurs en Zn elle peut être de 8,4 kg/dm
3 , aux plus fortes
teneurs en Al elle peut être de 7,6 kg/dm
3 et aux plus fortes teneurs en
Be elle peut être de 8,25 kg/dm
3 ;
– par contre l’étain et le nickel n’ont pas d’influence sensible.
9.4 Les différentes classes d’alliages
de cuivre
À côté des cuivres non alliés (Cu ≥ 99,85 à 99,95 %) ou faiblement alliés
(Cu ≥ 99 % environ) les alliages de cuivre corroyés sont classés suivants
le (ou les) élément(s) d’alliage principal. On distingue ainsi :
– les alliages cuivre + zinc dits « laitons » avec :
• teneur en zinc supérieure à celle de chacun des autres éléments d’alliage
éventuellement présents,
• Ni < 5 %,
• Sn < 3 %;
– les alliages cuivre + étain dits « bronzes » avec une teneur en étain
supérieure à celle de chacun des autres éléments d’alliage éventuellement présents avec deux exceptions si Sn ≥ 3 % ; Zn < 10 % et Pb
< 17 % ;
– les alliages cuivre + nickel + zinc dits « maillechorts » avec une teneur
en nickel égale ou supérieure à 5 %;
– les alliages cuivre + nickel dits « cupronickels » avec
• une teneur en nickel supérieure à celle de chacun des autres éléments
d’alliage éventuellement présents,
• Zn ≤ 1 %;
– les alliages cuivre + aluminium dits « cupro-aluminiums » avec une
teneur en aluminium supérieure à celle de chacun des autres éléments
d’alliage éventuellement présents.
