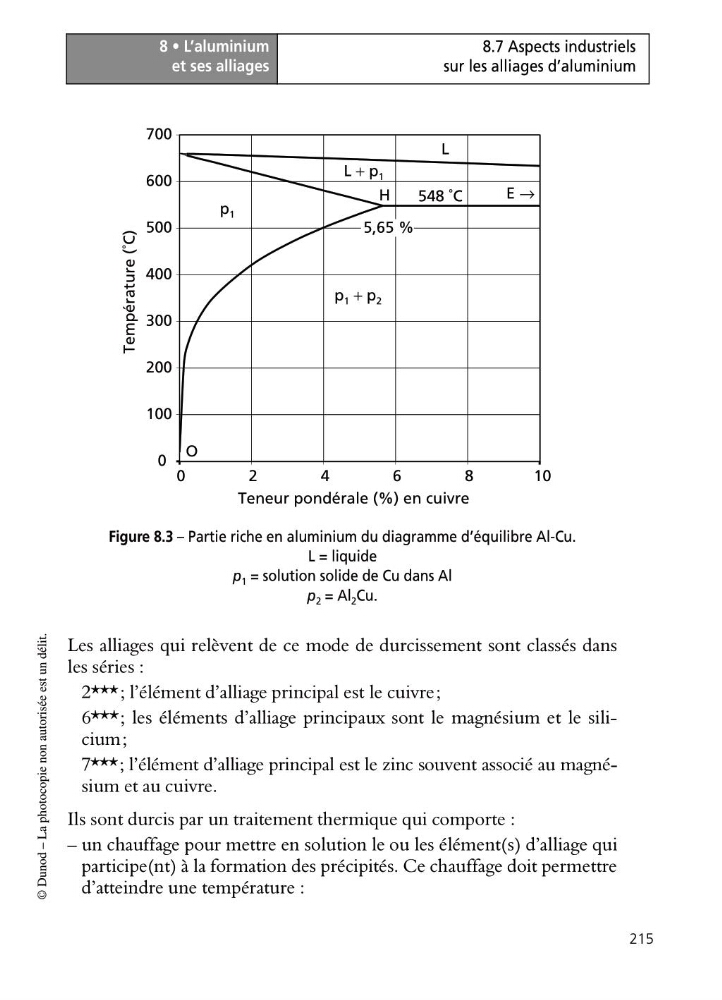

8 • L’aluminium
et ses alliages
215
8.7 Aspects industriels
sur les alliages d’aluminium
© Dunod – La photocopie non autorisée est un délit.
Les alliages qui relèvent de ce mode de durcissement sont classés dans
les séries :
2***; l’élément d’alliage principal est le cuivre;
6***; les éléments d’alliage principaux sont le magnésium et le silicium;
7***; l’élément d’alliage principal est le zinc souvent associé au magnésium et au cuivre.
Ils sont durcis par un traitement thermique qui comporte :
– un chauffage pour mettre en solution le ou les élément(s) d’alliage qui
participe(nt) à la formation des précipités. Ce chauffage doit permettre
d’atteindre une température :
Figure 8.3 – Partie riche en aluminium du diagramme d’équilibre Al-Cu.
L = liquide
p 1 = solution solide de Cu dans Al
p 2 = Al 2 Cu.
0
100
200
300
400
500
600
700
0
2
4
6
8
1 0
Teneur pondérale (%) en cuivre
Température (˚C)
L
L + p 1
p 1
p 1 + p 2
548 ˚C
H
O
E →
5,65 %
