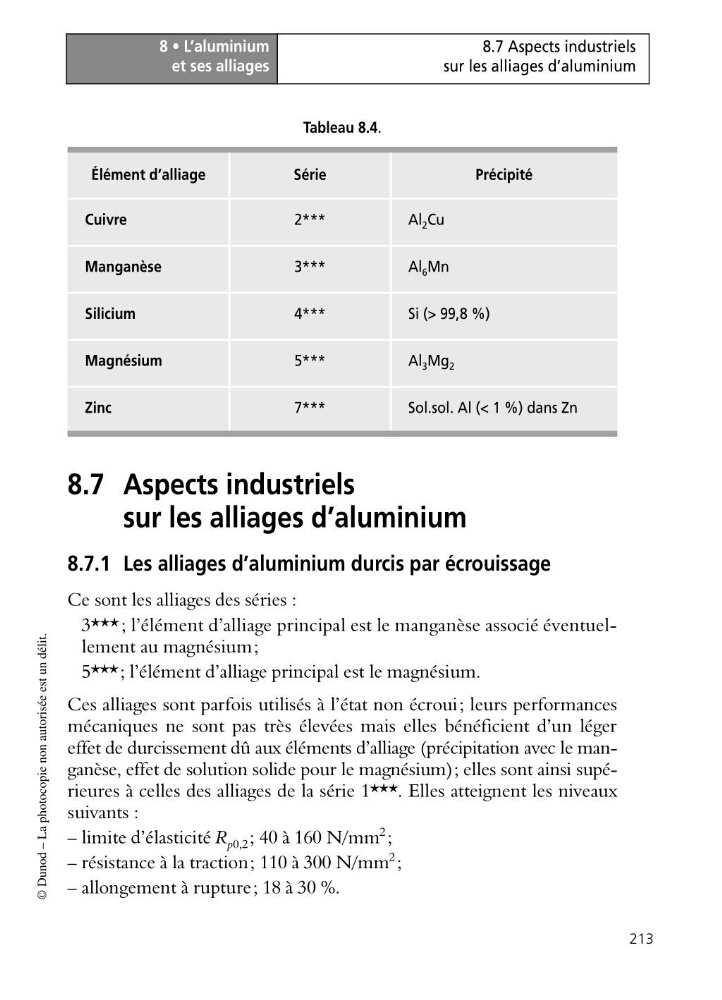

8 • L’aluminium
et ses alliages
213
8.7 Aspects industriels
sur les alliages d’aluminium
© Dunod – La photocopie non autorisée est un délit.
Tableau 8.4.
8.7 Aspects industriels
sur les alliages d’aluminium
8.7.1 Les alliages d’aluminium durcis par écrouissage
Ce sont les alliages des séries :
3*** ; l’élément d’alliage principal est le manganèse associé éventuellement au magnésium;
5***; l’élément d’alliage principal est le magnésium.
Ces alliages sont parfois utilisés à l’état non écroui; leurs performances
mécaniques ne sont pas très élevées mais elles bénéficient d’un léger
effet de durcissement dû aux éléments d’alliage (précipitation avec le manganèse, effet de solution solide pour le magnésium); elles sont ainsi supérieures à celles des alliages de la série 1***. Elles atteignent les niveaux
suivants :
– limite d’élasticité R p0,2 ; 40 à 160 N/mm
2 ;
– résistance à la traction; 110 à 300 N/mm
2 ;
– allongement à rupture; 18 à 30 %.
Élément d’alliage
Série
Précipité
Cuivre
2***
Al 2 Cu
Manganèse
3***
Al 6 Mn
Silicium
4***
Si (> 99,8 %)
Magnésium
5***
Al 3 Mg 2
Zinc
7***
Sol.sol. Al (< 1 %) dans Zn
