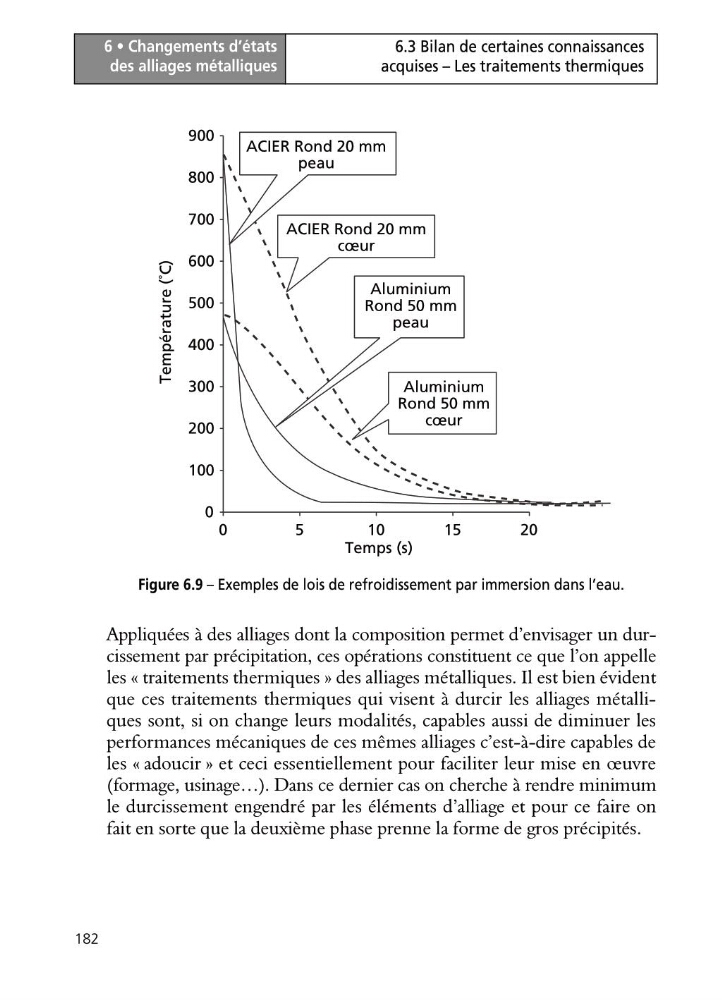

6 • Changements d’états
des alliages métalliques
182
6.3 Bilan de certaines connaissances
acquises – Les traitements thermiques
Appliquées à des alliages dont la composition permet d’envisager un durcissement par précipitation, ces opérations constituent ce que l’on appelle
les « traitements thermiques » des alliages métalliques. Il est bien évident
que ces traitements thermiques qui visent à durcir les alliages métalliques sont, si on change leurs modalités, capables aussi de diminuer les
performances mécaniques de ces mêmes alliages c’est-à-dire capables de
les « adoucir » et ceci essentiellement pour faciliter leur mise en œuvre
(formage, usinage…). Dans ce dernier cas on cherche à rendre minimum
le durcissement engendré par les éléments d’alliage et pour ce faire on
fait en sorte que la deuxième phase prenne la forme de gros précipités.
Figure 6.9 – Exemples de lois de refroidissement par immersion dans l’eau.
0
100
200
300
400
500
600
700
800
900
0
5
10
15
20
Temps (s)
Température (˚C)
ACIER Rond 20 mm
cœur
ACIER Rond 20 mm
peau
Aluminium
Rond 50 mm
cœur
Aluminium
Rond 50 mm
peau
