6 • Changements d’états
des alliages métalliques
177
6.2 Les transformations à l’état solide
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
ᮀ Formation d’un précipité dans une solution solide sursaturée
Au début du chauffage, l’alliage est constitué d’une ou deux phases :
– la phase p 1 (principale) qui est une solution solide sursaturée de l’élément d’alliage A dans le métal M. La sursaturation de la solution solide
(par rapport à l’équilibre) est due au refroidissement préalable qui a été
si rapide que la formation des phases d’équilibre n’a pu se faire;
– éventuellement une deuxième phase p 2 qui est une solution solide de M
dans le métal A ou un composé A x M y .
L’état hors équilibre peut subsister à la température ambiante par suite de
l’absence de diffusion à cette température (dans le cas des alliages d’aluminium une petite évolution peut toutefois se faire dans ces conditions
avec la formation des zones de GUINIER-PRESTON).
Logarithme du temps
Température
grains grossiers
Solution
solide
homogène
Intervalle de
transformation
à l’équilibre
grains fins
Intervalle de
transformation
Température très supérieure à 20 ˚C

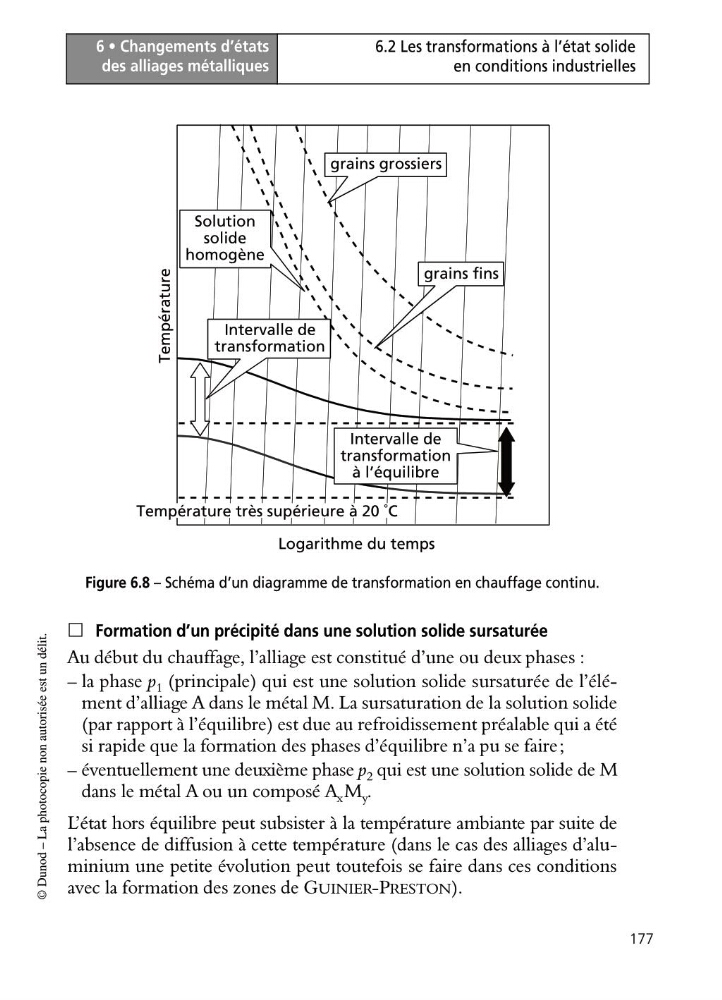

Figure 6.8 – Schéma d’un diagramme de transformation en chauffage continu.
des alliages métalliques
177
6.2 Les transformations à l’état solide
en conditions industrielles
© Dunod – La photocopie non autorisée est un délit.
ᮀ Formation d’un précipité dans une solution solide sursaturée
Au début du chauffage, l’alliage est constitué d’une ou deux phases :
– la phase p 1 (principale) qui est une solution solide sursaturée de l’élément d’alliage A dans le métal M. La sursaturation de la solution solide
(par rapport à l’équilibre) est due au refroidissement préalable qui a été
si rapide que la formation des phases d’équilibre n’a pu se faire;
– éventuellement une deuxième phase p 2 qui est une solution solide de M
dans le métal A ou un composé A x M y .
L’état hors équilibre peut subsister à la température ambiante par suite de
l’absence de diffusion à cette température (dans le cas des alliages d’aluminium une petite évolution peut toutefois se faire dans ces conditions
avec la formation des zones de GUINIER-PRESTON).
Logarithme du temps
Température
grains grossiers
Solution
solide
homogène
Intervalle de
transformation
à l’équilibre
grains fins
Intervalle de
transformation
Température très supérieure à 20 ˚C
Figure 6.8 – Schéma d’un diagramme de transformation en chauffage continu.
