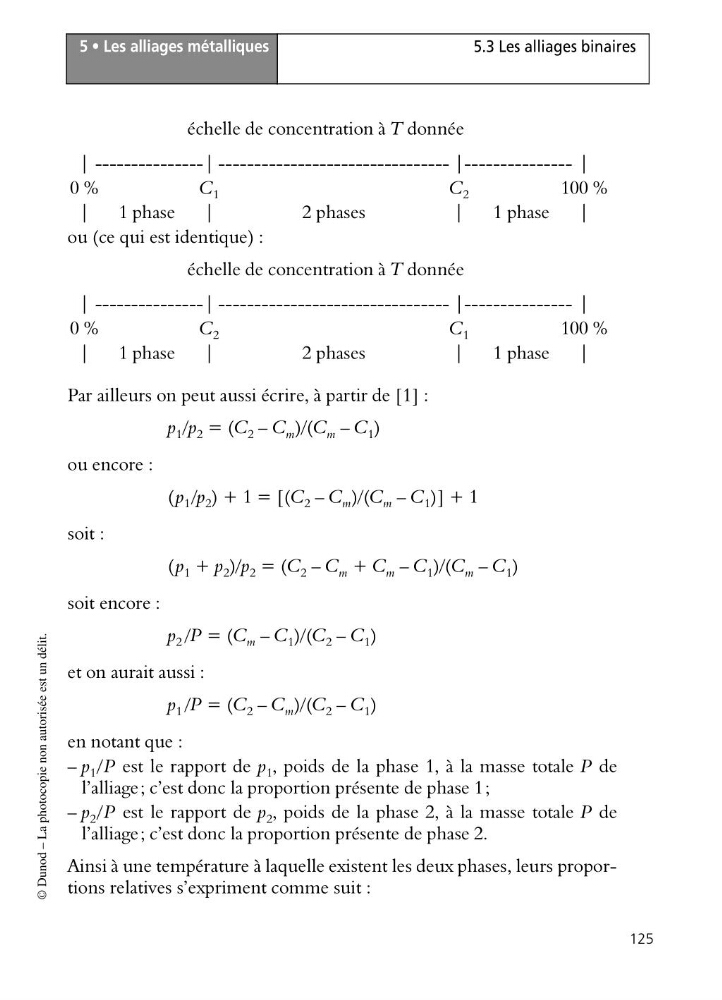

5 • Les alliages métalliques
125
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
échelle de concentration à T donnée
| ---------------| -------------------------------- |--------------- |
0 %
C 1
C 2
100 %
|
1 phase
|
2 phases
|
1 phase
|
ou (ce qui est identique) :
échelle de concentration à T donnée
| ---------------| -------------------------------- |--------------- |
0 %
C 2
C 1
100 %
|
1 phase
|
2 phases
|
1 phase
|
Par ailleurs on peut aussi écrire, à partir de [1] :
p 1 /p 2 = (C 2 – C m )/(C m – C 1 )
ou encore :
(p 1 /p 2 ) + 1 = [(C 2 – C m )/(C m – C 1 )] + 1
soit :
(p 1 + p 2 )/p 2 = (C 2 – C m + C m – C 1 )/(C m – C 1 )
soit encore :
p 2 /P = (C m – C 1 )/(C 2 – C 1 )
et on aurait aussi :
p 1 /P = (C 2 – C m )/(C 2 – C 1 )
en notant que :
– p 1 /P est le rapport de p 1 , poids de la phase 1, à la masse totale P de
l’alliage; c’est donc la proportion présente de phase 1;
– p 2 /P est le rapport de p 2 , poids de la phase 2, à la masse totale P de
l’alliage; c’est donc la proportion présente de phase 2.
Ainsi à une température à laquelle existent les deux phases, leurs proportions relatives s’expriment comme suit :
