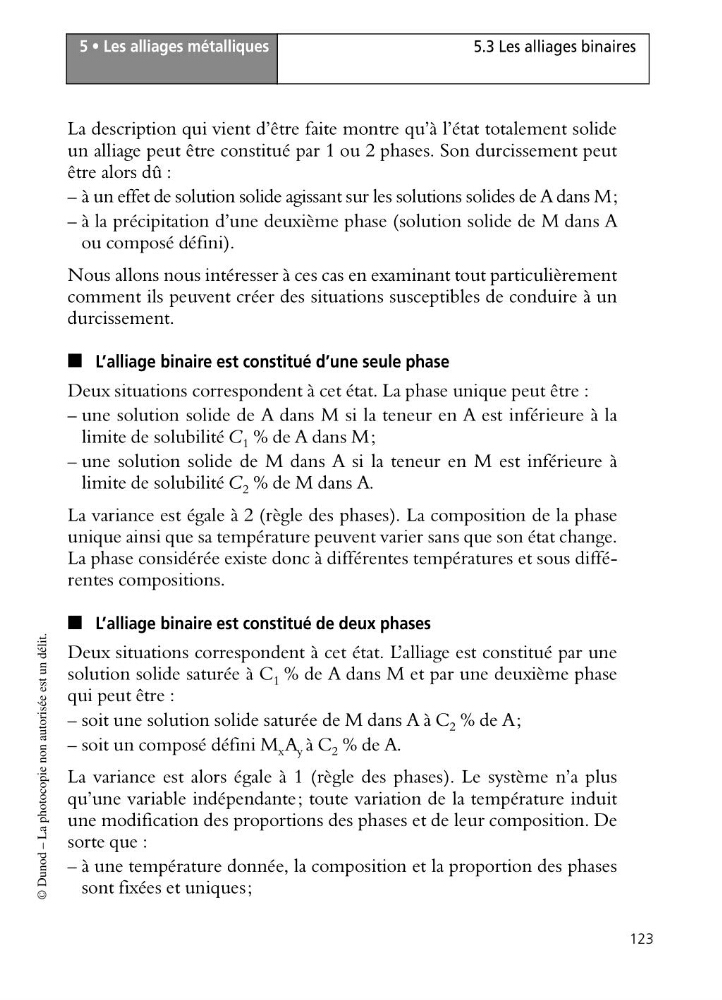

5 • Les alliages métalliques
123
5.3 Les alliages binaires
© Dunod – La photocopie non autorisée est un délit.
La description qui vient d’être faite montre qu’à l’état totalement solide
un alliage peut être constitué par 1 ou 2 phases. Son durcissement peut
être alors dû :
– à un effet de solution solide agissant sur les solutions solides de A dans M;
– à la précipitation d’une deuxième phase (solution solide de M dans A
ou composé défini).
Nous allons nous intéresser à ces cas en examinant tout particulièrement
comment ils peuvent créer des situations susceptibles de conduire à un
durcissement.
■ L’alliage binaire est constitué d’une seule phase
Deux situations correspondent à cet état. La phase unique peut être :
– une solution solide de A dans M si la teneur en A est inférieure à la
limite de solubilité C 1 % de A dans M;
– une solution solide de M dans A si la teneur en M est inférieure à
limite de solubilité C 2 % de M dans A.
La variance est égale à 2 (règle des phases). La composition de la phase
unique ainsi que sa température peuvent varier sans que son état change.
La phase considérée existe donc à différentes températures et sous différentes compositions.
■ L’alliage binaire est constitué de deux phases
Deux situations correspondent à cet état. L’alliage est constitué par une
solution solide saturée à C 1 % de A dans M et par une deuxième phase
qui peut être :
– soit une solution solide saturée de M dans A à C 2 % de A;
– soit un composé défini M x A y à C 2 % de A.
La variance est alors égale à 1 (règle des phases). Le système n’a plus
qu’une variable indépendante; toute variation de la température induit
une modification des proportions des phases et de leur composition. De
sorte que :
– à une température donnée, la composition et la proportion des phases
sont fixées et uniques;
