Schématiser
1. Représentatio n schématiqu e d'u n obje t
Elaboré par M. Dauvois (1976), le schéma diacritique est un dessin schématique
de l'objet. Il permet, avec un minimum de moyens graphiques, de montrer l'enchaînement
des derniers gestes ayant conduit à sa fabrication (fig. 53).
C'est un dessin au trait qui ne reproduit que le contour et les nervures, et ne
comporte ni hachures, ni relief. Il est réalisé grandeur nature, généralement en une seule
vue. Cette dernière est effectuée avec les mêmes techniques de projections orthogonales
que pour le dessin "classique". C'est le plus souvent la vue de la face A ou de la face
D. La direction, le sens et la chronologie des enlèvements sont indiqués par des flèches
numérotées. La présence des bulbes ou des contre-bulbes est notée par un point apposé
à la base des flèches.
2. Représentatio n schématiqu e d'un e chaîn e opératoir e
Le schéma diacritique montre une étape de la chaîne opératoire, alors que la
représentation schématique d'une chaîne opératoire a pour ambition de restituer en une
seule image son déroulement. Celui-ci propose la vision de la conception de l'objet à
partir d'un volume initial, alors que le schéma diacritique représente le seul résultat.
Dans tous les cas, on part d'une vue en perspective hors échelle de l'objet pour
remonter phase par phase jusqu'au support initial virtuel. Cette vue est choisie en fonction
du nombre maximum d'informations qu'elle permet de montrer, souvent la vue de face
en perspective. Des sections et des coupes présentent en plan le volume exact de l'objet.
L'ordinateur permet efficacement la réalisation de ce type de schémas.
Il peut être réalisé de deux manières différentes.
• Schéma figuratif (fig. 22)
Les perspectives sont traitées comme un dessin classique : hachures, relief,
symboles, etc. On s'aide de trames pour faire ressortir les plans les plus pertinents.
• Schéma abstrait (fig. 54)
Les perspectives sont traitées au trait comme un schéma diacritique : contour,
nervures et flèches numérotées. Les enlèvements sont traités en plan. On ne dessine ni
concavités, ni convexités. On s'aide de trames hachurées pour désigner le négatif des
enlèvements phase par phase, et de trames à points pour isoler les plans de frappe.

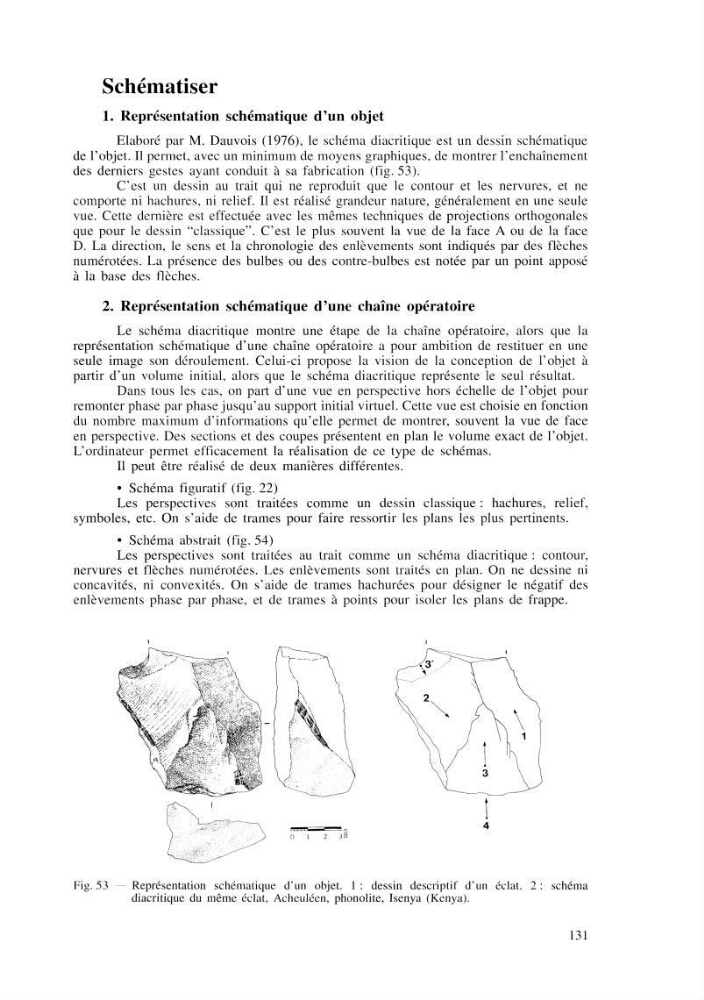

Fig. 53 — Représentation schématique d'un objet. 1 : dessin descriptif d'un éclat. 2 : schéma
diacritique du même éclat, Acheuléen, phonolite, Isenya (Kenya).
131
