• Vue C : vue de l'objet par la gauche. Elle est rabattue à droite. On la nomme
vue de gauche ou vue de côté ou de profil ou profil gauche. Cette vue a le même rôle
que la vue B. Le choix de l'une par rapport à l'autre se fait en fonction de ce qu'on
désire montrer.
• Vue D : c'est la face opposée à la face A. On la nomme vue de dos, face B,
et vue de la face inférieure pour les produits débités. Conventionnellement, elle n'est
pas dessinée pour les produits bruts de débitage, mais l'objet est toujours orienté suivant
l'axe de débitage.
• Vue E : vue de l'objet regardé par sa partie distale ou apicale. On la nomme
vue en bout. Elle est utile pour le dessin des troncatures distales, des fronts de grattoirs,
des plans de percussion ou de pression, etc.
• Vue F : vue de l'objet regardé par sa partie proximale ou bas aie. On la nomme
également vue en bout. Elle est utile pour le dessin des talons et des préparations de
plan de frappe et, par exemple, pour les nucléus Levallois.
Par le fait même du déroulement orthogonal des vues :
- les longueurs des vues A, B, C, D sont identiques ;
- les contours des vues A et D sont identiques ;
- les contours des vues B et C sont identiques ;
- les contours des vues E et F sont identiques.
Pour le dessin de l'épure, certains contours de vues peuvent donc être calqués
et reportés.
Le rabattement des vues décrit précédemment est appelé "à la française"
(fig. 43 : 1), par opposition à celui des vues dites "à l'américaine" (fig. 43 : 2) qui est
aussi fondé sur les projections orthogonales, mais le profil gauche est dessiné à gauche
et le profil droit à droite. Nous utilisons les vues "à la française" mais les deux systèmes
se rencontrent dans les publications.
Pour plus de lisibilité et de cohésion, il est important de lier entre elles les
différentes vues d'une même pièce. Pour cela, on utilise un tiret gras court horizontal
(-), apposé entre chaque vue, dans la zone médiane. Ce symbole évite bien des confusions
lors de la présentation sur une même planche de plusieurs pièces du même type. On
rencontre parfois le point pour la même symbolisation.
114

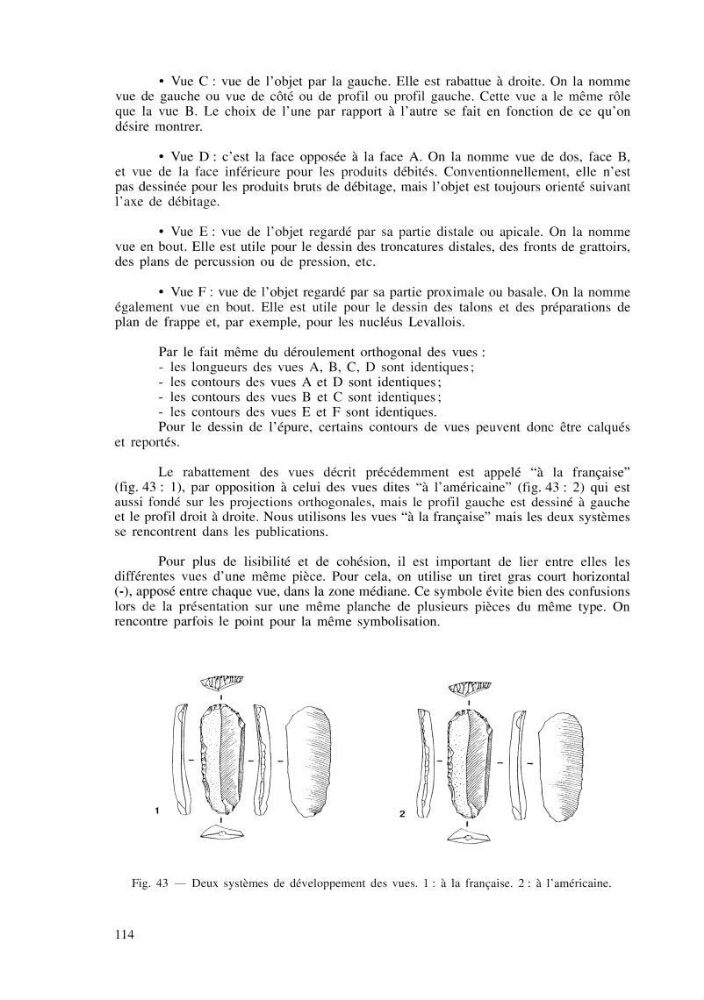

Fig. 43 — Deux systèmes de développement des vues. 1 : à la française. 2 : à l'américaine.
