Ce système permet de résoudre le problème de la description d'un objet à trois
dimensions par une série d'images en deux dimensions. Ces images donnent séparément
la vue des différentes faces de l'objet, précisées par des coupes ou sections s'il y a lieu.
La méthode conventionnelle qui permet d'obtenir les différentes vues d'un objet
fait appel au dessin par les projections orthogonales. On imagine l'objet dans l'espace,
enfermé à l'intérieur d'un parallélépipède. Sur chacune des faces se projette une vue
descriptive.
Pour obtenir chaque vue, il suffit d'effectuer des rotations de 90° de l'objet à
partir de la vue principale.
Six faces sont donc suffisantes pour décrire complètement tous les éléments de
la surface de n'importe quel objet en trois dimensions (fig. 42). Elles sont rarement
nécessaires pour la description d'un objet lithique. Il suffit de choisir parmi celles qui
permettront la compréhension de la pièce.
Les différentes vues descriptives portent des noms issus à la fois du vocabulaire
de la technologie lithique et du dessin pur.

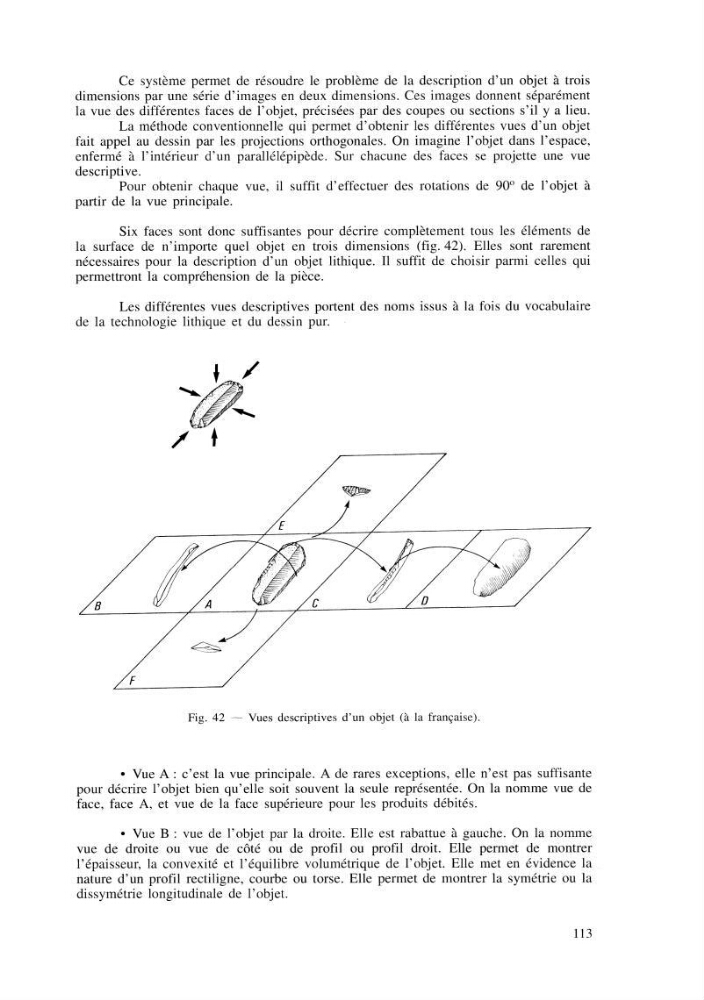

Fig. 42 — Vues descriptives d'un objet (à la française).
• Vue A : c'est la vue principale. A de rares exceptions, elle n'est pas suffisante
pour décrire l'objet bien qu'elle soit souvent la seule représentée. On la nomme vue de
face, face A, et vue de la face supérieure pour les produits débités.
• Vue B : vue de l'objet par la droite. Elle est rabattue à gauche. On la nomme
vue de droite ou vue de côté ou de profil ou profil droit. Elle permet de montrer
l'épaisseur, la convexité et l'équilibre volumétrique de l'objet. Elle met en évidence la
nature d'un profil rectiligne, courbe ou torse. Elle permet de montrer la symétrie ou la
dissymétrie longitudinale de l'objet.
