Fiche 5.7 • La collision dans les Alpes
bassin molassique suisse
bassin molassique
padan (plaine du Pô)
Jura
Préalpes
Hautes Alpes calcaires
Dent Blanche
Cervin
Zermatt
Arola
Valpelline
Aiguilles Rouges
Mont Blanc
Domaine valaisan
Gd St Bernard
Mt Rose
Antrona
Sesia
Nappes du Simplon
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
.
. . .
.
.
.
.
.
.
.
. .
.
.
.
. .
. .
.
.
50 km
c.inf
c.sup
+
+
+
+
+
+
+
+
+
manteau lithosphérique européen
croûte européenne
manteau apulien
croûte
apulienne
poinçon de
manteau apulien
Ivrée
Modifié et simplifié d'après des figures de M.Lemoine, A. Escher, J. Debelmas, et M. Marthaler.
granites alpins
B
NW
SE

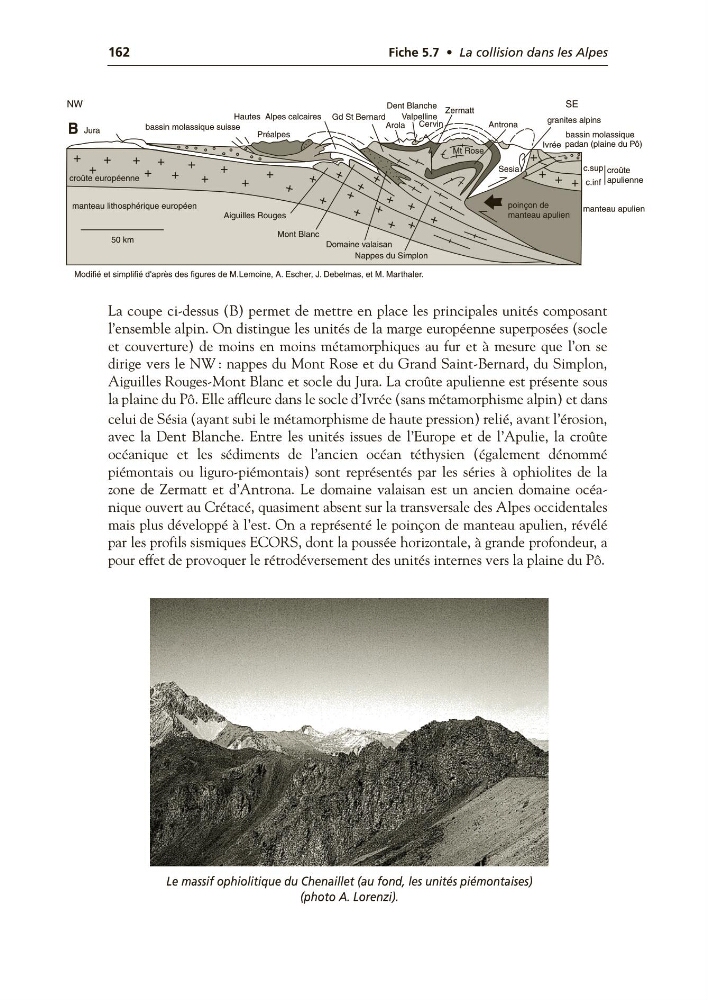

La coupe ci-dessus (B) permet de mettre en place les principales unités composant
l’ensemble alpin. On distingue les unités de la marge européenne superposées (socle
et couverture) de moins en moins métamorphiques au fur et à mesure que l’on se
dirige vers le NW: nappes du Mont Rose et du Grand Saint-Bernard, du Simplon,
Aiguilles Rouges-Mont Blanc et socle du Jura. La croûte apulienne est présente sous
la plaine du Pô. Elle affleure dans le socle d’Ivrée (sans métamorphisme alpin) et dans
celui de Sésia (ayant subi le métamorphisme de haute pression) relié, avant l’érosion,
avec la Dent Blanche. Entre les unités issues de l’Europe et de l’Apulie, la croûte
océanique et les sédiments de l’ancien océan téthysien (également dénommé
piémontais ou liguro-piémontais) sont représentés par les séries à ophiolites de la
zone de Zermatt et d’Antrona. Le domaine valaisan est un ancien domaine océanique ouvert au Crétacé, quasiment absent sur la transversale des Alpes occidentales
mais plus développé à l’est. On a représenté le poinçon de manteau apulien, révélé
par les profils sismiques ECORS, dont la poussée horizontale, à grande profondeur, a
pour effet de provoquer le rétrodéversement des unités internes vers la plaine du Pô.
Le massif ophiolitique du Chenaillet (au fond, les unités piémontaises)
(photo A. Lorenzi).
