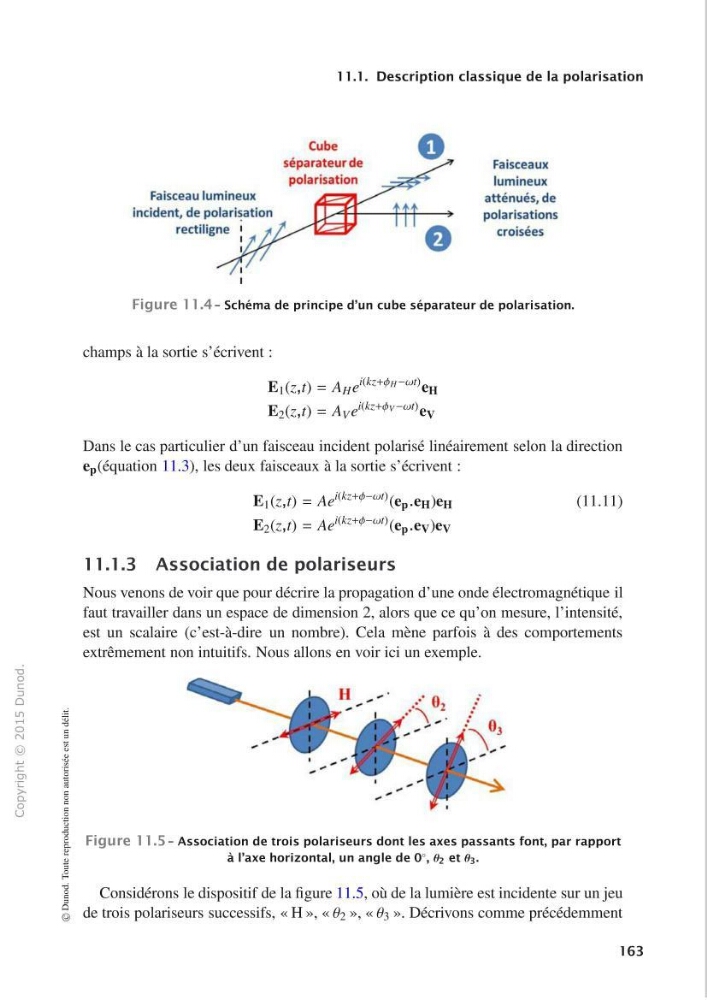

11.1. Description classique de la polarisation
Faisceau lumineux
incident, de polari~ation
rectiligne
Cube
Faisceaux
lumineux
atténués, de
polarisations
croisées
Figure 11.4 - Schéma de principe d'un cube séparateur de polarisation.
champs à la sortie s'écrivent :
E1 (z,t) = AHei(kz+ E2(z,t) = Avei(kz+ Dans le cas particulier d' un faisceau incident polarisé linéairement selon la direction
eµ(équation 11.3), les deux faisceaux à la sortie s'écrivent:
Ei (z, t) = A ei(kz+ E2(Z,t) = Aei(kz+ 11.1.3 Association de polariseurs
(11.11)
Nous venons de voir que pour décrire la propagation d'une onde électromagnétique il
faut travailler dans un espace de dimension 2, alors que ce qu'on mesure, l'intensité,
est un scalaire (c'est-à-dire un nombre). Cela mène parfois à des comportements
extrêmement non intuitifs. Nous allons en voir ici un exemple.
Figure 11.5 - Association de trois polariseurs dont les axes passants font, par rapport
à l'axe horizontal, un angle de 0°, 0 2 et 0 3 •
Considérons le dispositif de la fi gure 11 .5, où de la lumière est incidente sur un jeu
de trois polariseurs successifs, « H » , « 8 2 », « 8 3 » . Décrivons comme précédemment
163
