366
Physique appliquée à l’exposition externe : dosimétrie et radioprotection
sol
r a y o n n e m e n t
p r i m a i r e
mur
R a y o n n e m e n t
s e c o n d a i r e

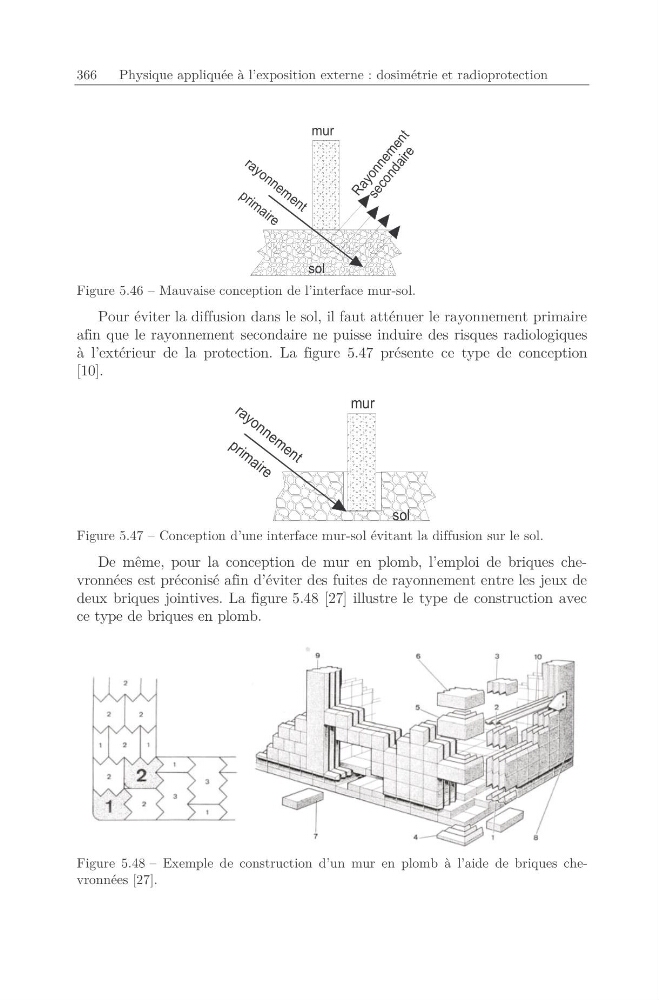

Figure 5.46 – Mauvaise conception de l’interface mur-sol.
Pour éviter la diffusion dans le sol, il faut atténuer le rayonnement primaire
afin que le rayonnement secondaire ne puisse induire des risques radiologiques
à l’extérieur de la protection. La figure 5.47 présente ce type de conception
[10].
sol
r a y o n n e m e n t
p r i m a i r e
mur
Figure 5.47 – Conception d’une interface mur-sol évitant la diffusion sur le sol.
De même, pour la conception de mur en plomb, l’emploi de briques chevronnées est préconisé afin d’éviter des fuites de rayonnement entre les jeux de
deux briques jointives. La figure 5.48 [27] illustre le type de construction avec
ce type de briques en plomb.
Figure 5.48 – Exemple de construction d’un mur en plomb à l’aide de briques chevronnées [27].
