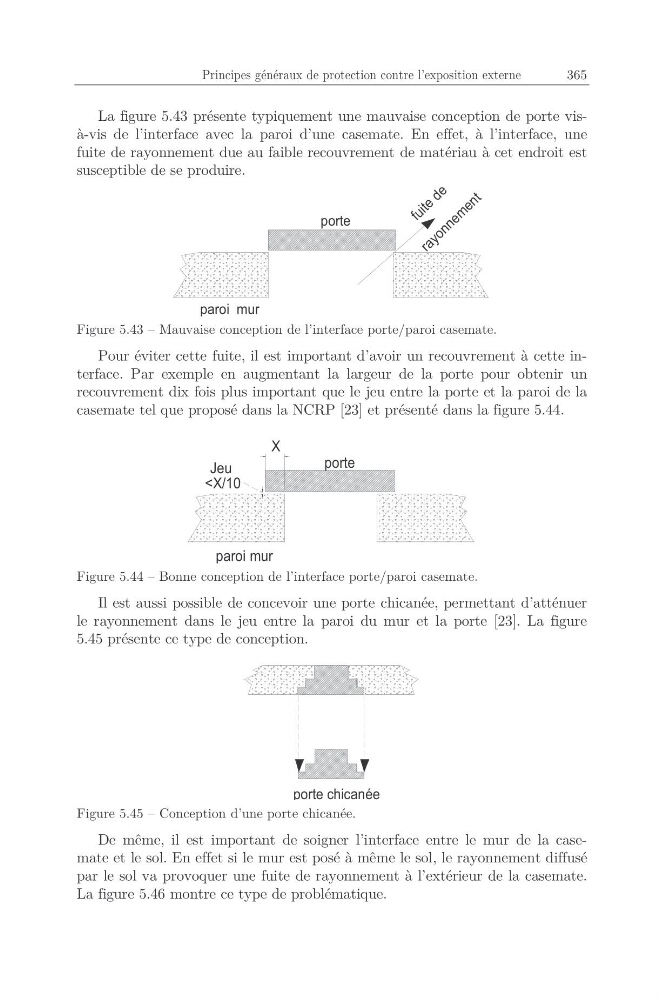

La figure 5.43 présente typiquement une mauvaise conception de porte visà-vis de l’interface avec la paroi d’une casemate. En effet, à l’interface, une
fuite de rayonnement due au faible recouvrement de matériau à cet endroit est
susceptible de se produire.
f u i t e
d e
r a y o n n e m
e n t
porte
paroi mur
Figure 5.43 – Mauvaise conception de l’interface porte/paroi casemate.
Pour éviter cette fuite, il est important d’avoir un recouvrement à cette interface. Par exemple en augmentant la largeur de la porte pour obtenir un
recouvrement dix fois plus important que le jeu entre la porte et la paroi de la
casemate tel que proposé dans la NCRP [23] et présenté dans la figure 5.44.
porte
Jeu
X
Figure 5.44 – Bonne conception de l’interface porte/paroi casemate.
Il est aussi possible de concevoir une porte chicanée, permettant d’atténuer
le rayonnement dans le jeu entre la paroi du mur et la porte [23]. La figure
5.45 présente ce type de conception.
porte chicanée
Figure 5.45 – Conception d’une porte chicanée.
De même, il est important de soigner l’interface entre le mur de la casemate et le sol. En effet si le mur est posé à même le sol, le rayonnement diffusé
par le sol va provoquer une fuite de rayonnement à l’extérieur de la casemate.
La figure 5.46 montre ce type de problématique.
