Principes généraux de protection contre l’exposition externe
345

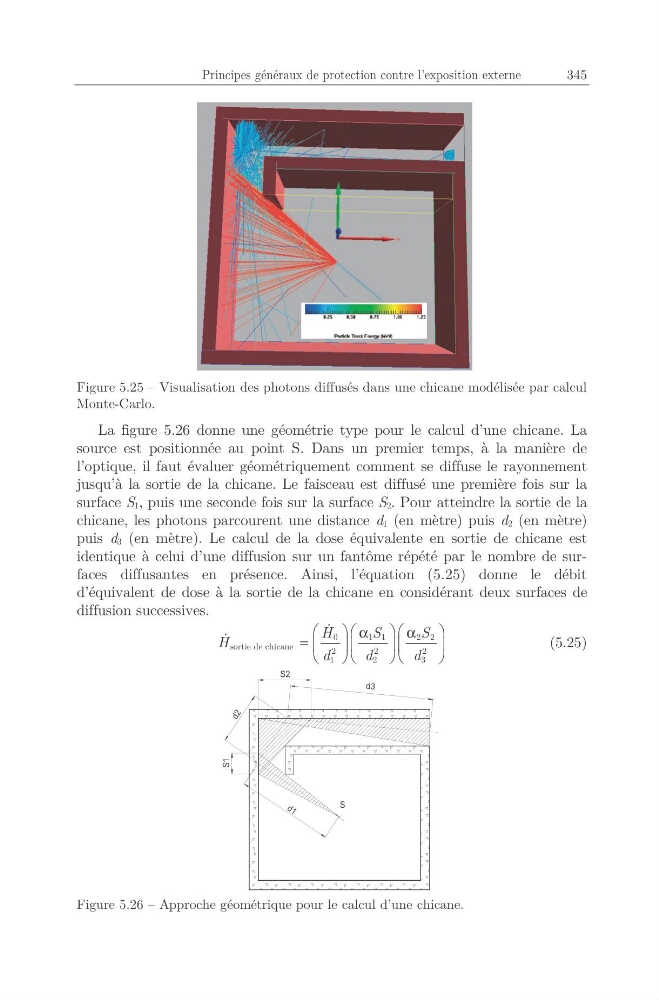

Figure 5.25 – Visualisation des photons diffusés dans une chicane modélisée par calcul
Monte-Carlo.
La figure 5.26 donne une géométrie type pour le calcul d’une chicane. La
source est positionnée au point S. Dans un premier temps, à la manière de
l’optique, il faut évaluer géométriquement comment se diffuse le rayonnement
jusqu’à la sortie de la chicane. Le faisceau est diffusé une première fois sur la
surface S1, puis une seconde fois sur la surface S2. Pour atteindre la sortie de la
chicane, les photons parcourent une distance d1 (en mètre) puis d2 (en mètre)
puis d3 (en mètre). Le calcul de la dose équivalente en sortie de chicane est
identique à celui d’une diffusion sur un fantôme répété par le nombre de surfaces diffusantes en présence. Ainsi, l’équation (5.25) donne le débit
d’équivalent de dose à la sortie de la chicane en considérant deux surfaces de
diffusion successives.
0
1 1
2 2
sortie de chicane
2
2
2
1
2
3
H
S
S
H
d
d
d
§
·§
·§
·
α
α
= ¨
¸¨
¸¨
¸
©
¹©
¹©
¹
&
&
(5.25)
d 1
S
d 2
S1
S2
d3
Figure 5.26 – Approche géométrique pour le calcul d’une chicane.
