Physique appliquée à l’exposition externe : dosimétrie et radioprotection
une étude comparative similaire à celle de la réponse en énergie ci-dessus tend
à montrer que certains de ces dosimètres individuels ont une réponse sensiblement isotrope, présentant de fait des écarts supérieurs à ceux prescrits par la
norme ; ces derniers présenteraient donc une qualité requise pour la dosimétrie
d’ambiance, mais en l’espèce sont inadéquat pour la dosimétrie individuelle
[48].
Ajoutons que, pour la dosimétrie des photons, dans certains dosimètres,
une diode supplémentaire peut être ajoutée pour l’estimation de l’équivalent de
dose extrémité Hp(0,07) et ce, à partir d’une énergie de photon de 15 keV.
Notons enfin qu’il est possible de mesurer également les neutrons par
l’adjonction autour de la diode d’un modérateur en polyéthylène dopé au bore,
qui permet par l’intermédiaire des α émis par réaction de capture (α,n) sur le
10
B de mesurer les neutrons dont l’énergie s’étend du thermique jusqu’au rapide (15 MeV). La gamme d’énergie est typiquement comprise entre 1 μSv et
1 Sv, pour un débit d’équivalent de dose individuel Hp(10) compris entre
10 μSv/h et 0,1 Sv/h.
La norme CEI-1323 [10] précise les recommandations liées à la réponse en
énergie des dosimètres électroniques pour les neutrons : pour une gamme
d’énergie comprise entre 100 keV et 15 MeV, l’écart doit se limiter à ±50 % de
la réponse de référence.
La figure 3.53a représente l’écart mesuré entre Hp(10)réf et celui mesuré
pour différentes énergies monocinétiques (e.g. 14,8 MeV des accélérateurs de
neutrons), les neutrons thermiques, le spectre de l’AmBe représenté à son
énergie moyenne (i.e. 4,4 MeV), ainsi qu’un spectre « réaliste » de poste de
travail produit sur le dispositif CANEL de l’IRSN [36], pour le dosimètre Saphydose-n. Nous rappellerons que pour ces mesures le dosimètre est placé au
centre en face avant d’un fantôme ISO-PMMA, simulant le tronc humain et
pour les conditions d’irradiation de la norme ISO-8529 [31].
1E-8
0,1
1
10
1
a)
-50%
+50%
R(E)=H
p
(10)
mes
/H
p
(10)
Ref
énergie des neutrons (MeV)
neutrons mono-énergétiques
CANEL
neutrons thermiques
Am-Be
-80
-60
-40
-20
0
20
40
60
80
1
b)
-30%
R(α)=H
p
(10,α)
mes
/H
p
(10,α)
Ref
angle d'incidence α (°)
R(α) horizontal
R(α) vertical

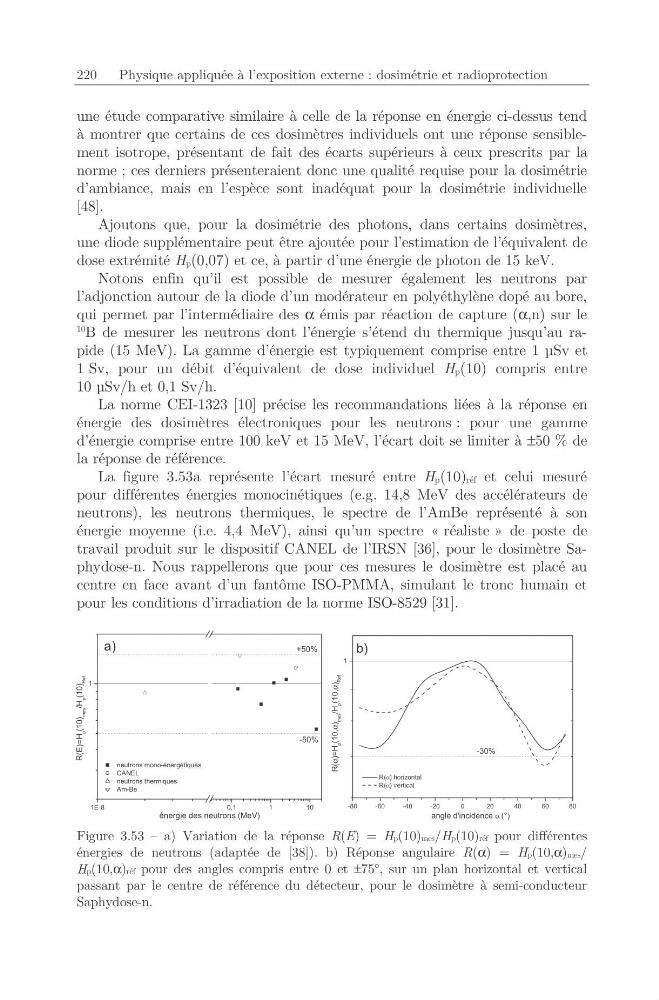

Figure 3.53 – a) Variation de la réponse R(E) = Hp(10)mes/Hp(10)réf pour différentes
énergies de neutrons (adaptée de [38]). b) Réponse angulaire R(α) = Hp(10,α)mes/
Hp(10,α)réf pour des angles compris entre 0 et ±75°, sur un plan horizontal et vertical
passant par le centre de référence du détecteur, pour le dosimètre à semi-conducteur
Saphydose-n.
