674 Chapitre 25
Solides cristallins

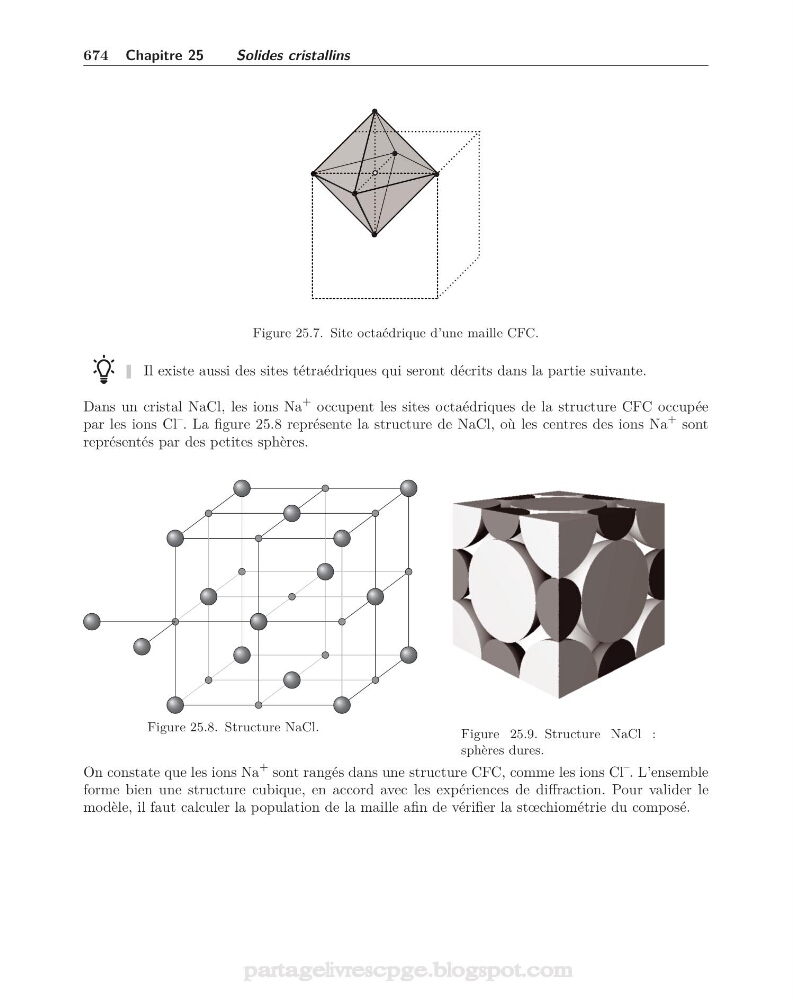

Figure 25.7. Site octaédrique d’une maille CFC.
Il existe aussi des sites tétraédriques qui seront décrits dans la partie suivante.
Dans un cristal NaCl, les ions Na
+ occupent les sites octaédriques de la structure CFC occupée
par les ions Cl
– . La figure 25.8 représente la structure de NaCl, où les centres des ions Na
+ sont
représentés par des petites sphères.
Figure 25.8. Structure NaCl.
Figure 25.9. Structure NaCl :
sphères dures.
On constate que les ions Na
+ sont rangés dans une structure CFC, comme les ions Cl
– . L’ensemble
forme bien une structure cubique, en accord avec les expériences de diffraction. Pour valider le
modèle, il faut calculer la population de la maille afin de vérifier la stœchiométrie du composé.
