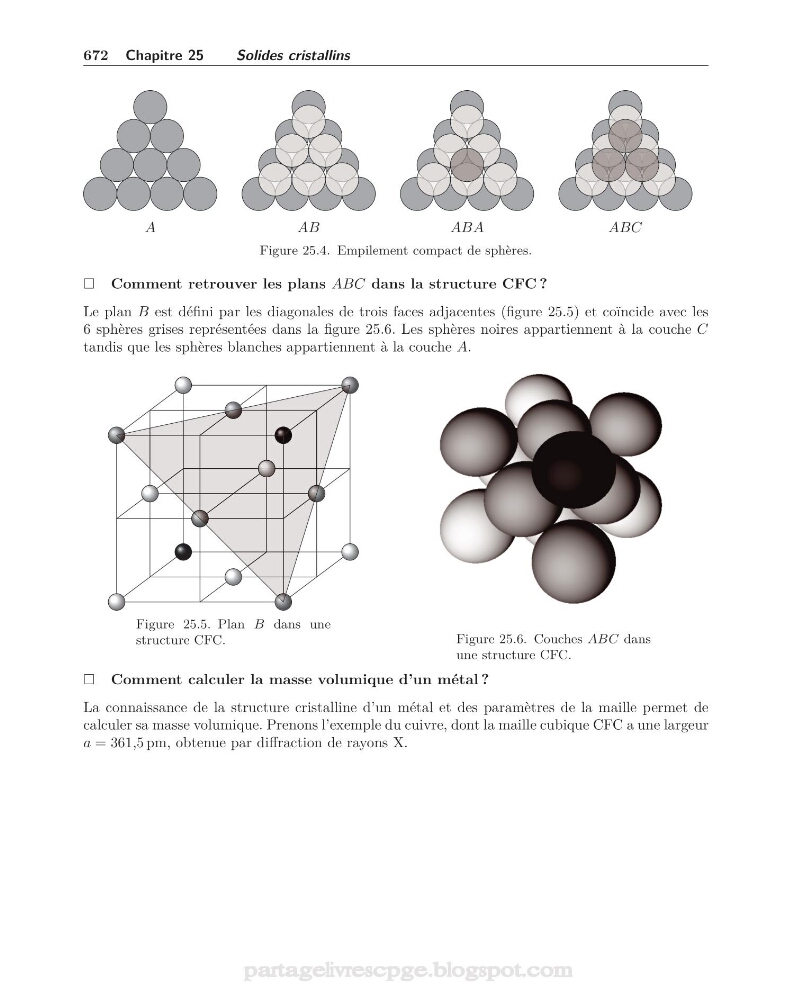

672 Chapitre 25
Solides cristallins
A
AB
ABA
ABC
Figure 25.4. Empilement compact de sphères.
Comment retrouver les plans ABC dans la structure CFC ?
Le plan B est défini par les diagonales de trois faces adjacentes (figure 25.5) et coïncide avec les
6 sphères grises représentées dans la figure 25.6. Les sphères noires appartiennent à la couche C
tandis que les sphères blanches appartiennent à la couche A.
Figure 25.5. Plan B dans une
structure CFC.
Figure 25.6. Couches ABC dans
une structure CFC.
Comment calculer la masse volumique d’un métal ?
La connaissance de la structure cristalline d’un métal et des paramètres de la maille permet de
calculer sa masse volumique. Prenons l’exemple du cuivre, dont la maille cubique CFC a une largeur
a = 361,5 pm, obtenue par diffraction de rayons X.
partagelivrescpge.blogspot.com
Solides cristallins
A
AB
ABA
ABC
Figure 25.4. Empilement compact de sphères.
Comment retrouver les plans ABC dans la structure CFC ?
Le plan B est défini par les diagonales de trois faces adjacentes (figure 25.5) et coïncide avec les
6 sphères grises représentées dans la figure 25.6. Les sphères noires appartiennent à la couche C
tandis que les sphères blanches appartiennent à la couche A.
Figure 25.5. Plan B dans une
structure CFC.
Figure 25.6. Couches ABC dans
une structure CFC.
Comment calculer la masse volumique d’un métal ?
La connaissance de la structure cristalline d’un métal et des paramètres de la maille permet de
calculer sa masse volumique. Prenons l’exemple du cuivre, dont la maille cubique CFC a une largeur
a = 361,5 pm, obtenue par diffraction de rayons X.
