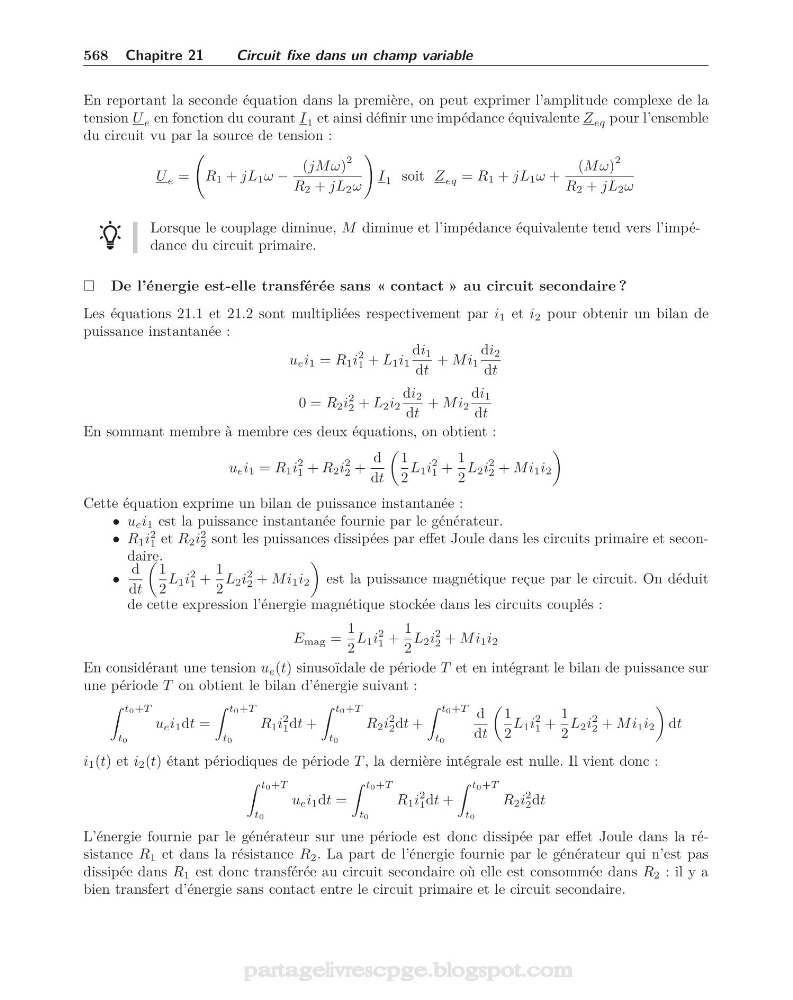

568 Chapitre 21
Circuit fixe dans un champ variable
En reportant la seconde équation dans la première, on peut exprimer l’amplitude complexe de la
tension U e en fonction du courant I 1 et ainsi définir une impédance équivalente Z eq pour l’ensemble
du circuit vu par la source de tension :
U e =
R 1 + jL 1 ω −
(jM ω)
2
R 2 + jL 2 ω
I 1 soit Z eq = R 1 + jL 1 ω +
(Mω)
2
R 2 + jL 2 ω
Lorsque le couplage diminue, M diminue et l’impédance équivalente tend vers l’impédance du circuit primaire.
De l’énergie est-elle transférée sans « contact » au circuit secondaire ?
Les équations 21.1 et 21.2 sont multipliées respectivement par i 1 et i 2 pour obtenir un bilan de
puissance instantanée :
u e i 1 = R 1 i
2
1 + L 1 i 1
di 1
dt
+ Mi 1
di 2
dt
0 = R 2 i
2
2 + L 2 i 2
di 2
dt
+ Mi 2
di 1
dt
En sommant membre à membre ces deux équations, on obtient :
u e i 1 = R 1 i
2
1 + R 2 i
2
2 +
d
dt
1
2
L 1 i
2
1 +
1
2
L 2 i
2
2 + Mi 1 i 2
Cette équation exprime un bilan de puissance instantanée :
• u e i 1 est la puissance instantanée fournie par le générateur.
• R 1 i
2
1 et R 2 i
2
2 sont les puissances dissipées par effet Joule dans les circuits primaire et secondaire.
•
d
dt
1
2
L 1 i
2
1 +
1
2
L 2 i
2
2 + Mi 1 i 2
est la puissance magnétique reçue par le circuit. On déduit
de cette expression l’énergie magnétique stockée dans les circuits couplés :
E mag =
1
2
L 1 i
2
1 +
1
2
L 2 i
2
2 + Mi 1 i 2
En considérant une tension u e (t) sinusoïdale de période T et en intégrant le bilan de puissance sur
une période T on obtient le bilan d’énergie suivant :
t0+T
t0
u e i 1 dt =
t0+T
t0
R 1 i
2
1 dt +
t0+T
t0
R 2 i
2
2 dt +
t0+T
t0
d
dt
1
2
L 1 i
2
1 +
1
2
L 2 i
2
2 + Mi 1 i 2
dt
i 1 (t) et i 2 (t) étant périodiques de période T , la dernière intégrale est nulle. Il vient donc :
t0+T
t0
u e i 1 dt =
t0+T
t0
R 1 i
2
1 dt +
t0+T
t0
R 2 i
2
2 dt
L’énergie fournie par le générateur sur une période est donc dissipée par effet Joule dans la résistance R 1 et dans la résistance R 2 . La part de l’énergie fournie par le générateur qui n’est pas
dissipée dans R 1 est donc transférée au circuit secondaire où elle est consommée dans R 2 : il y a
bien transfert d’énergie sans contact entre le circuit primaire et le circuit secondaire.
partagelivrescpge.blogspot.com
