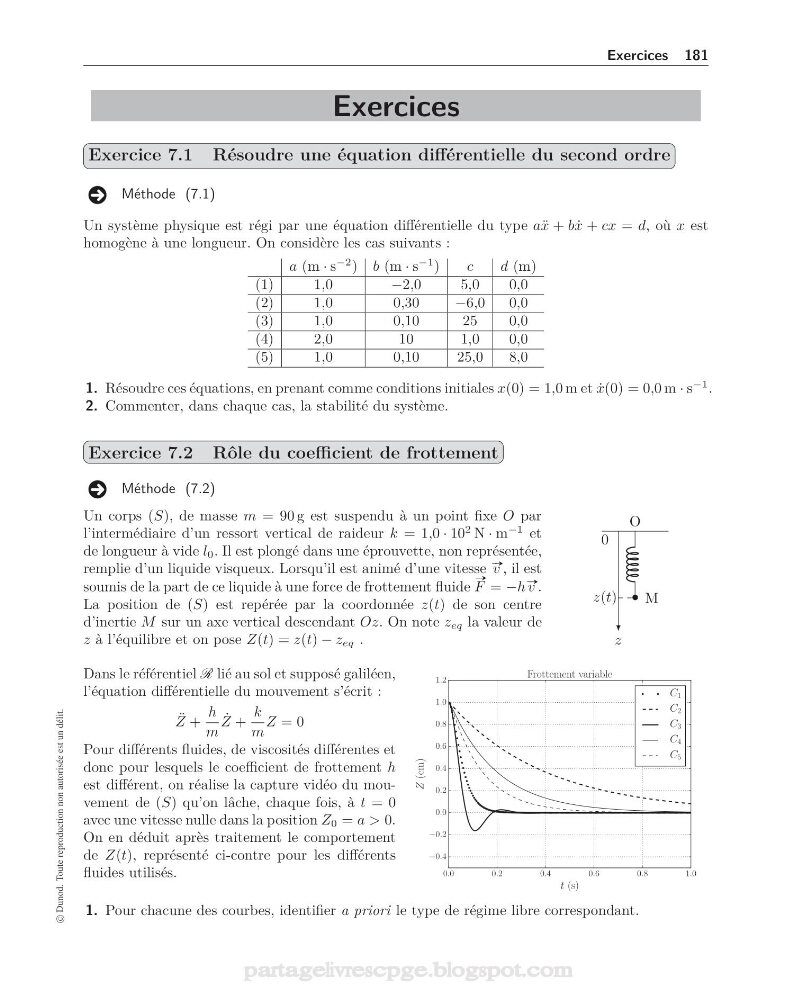

Exercices 181
Exercices
Exercice 7.1 Résoudre une équation différentielle du second ordre
Méthode (7.1)
Un système physique est régi par une équation différentielle du type a¨ x + b ˙
x + cx = d, où x est
homogène à une longueur. On considère les cas suivants :
a (m · s
−2 ) b (m · s
−1 )
c
d (m)
(1)
1,0
−2,0
5,0
0,0
(2)
1,0
0,30
−6,0
0,0
(3)
1,0
0,10
25
0,0
(4)
2,0
10
1,0
0,0
(5)
1,0
0,10
25,0
8,0
1. Résoudre ces équations, en prenant comme conditions initiales x(0) = 1,0 m et ˙
x(0) = 0,0 m · s
−1 .
2. Commenter, dans chaque cas, la stabilité du système.
Exercice 7.2 Rôle du coefficient de frottement
Méthode (7.2)
Un corps (S), de masse m = 90 g est suspendu à un point fixe O par
l’intermédiaire d’un ressort vertical de raideur k = 1,0 · 10
2 N · m
−1 et
de longueur à vide l 0 . Il est plongé dans une éprouvette, non représentée,
remplie d’un liquide visqueux. Lorsqu’il est animé d’une vitesse #» v , il est
soumis de la part de ce liquide à une force de frottement fluide
#»
F = −h #» v .
La position de (S) est repérée par la coordonnée z(t) de son centre
d’inertie M sur un axe vertical descendant Oz. On note z eq la valeur de
z à l’équilibre et on pose Z(t) = z(t) − z eq .
•
O
M
z
z(t)
0
Dans le référentiel R lié au sol et supposé galiléen,
l’équation différentielle du mouvement s’écrit :
¨
Z +
h
m
˙
Z +
k
m
Z = 0
Pour différents fluides, de viscosités différentes et
donc pour lesquels le coefficient de frottement h
est différent, on réalise la capture vidéo du mouvement de (S) qu’on lâche, chaque fois, à t = 0
avec une vitesse nulle dans la position Z 0 = a > 0.
On en déduit après traitement le comportement
de Z(t), représenté ci-contre pour les différents
fluides utilisés.
0.0
0.2
0.4
0.6
0.8
1.0
t (s)
−0.4
−0.2
0.0
0.2
0.4
0.6
0.8
1.0
1.2
Z (cm)
Frottement variable
C 1
C 2
C 3
C 4
C 5
1. Pour chacune des courbes, identifier a priori le type de régime libre correspondant.
© Dunod. Toute reproduction non autorisée est un délit.
