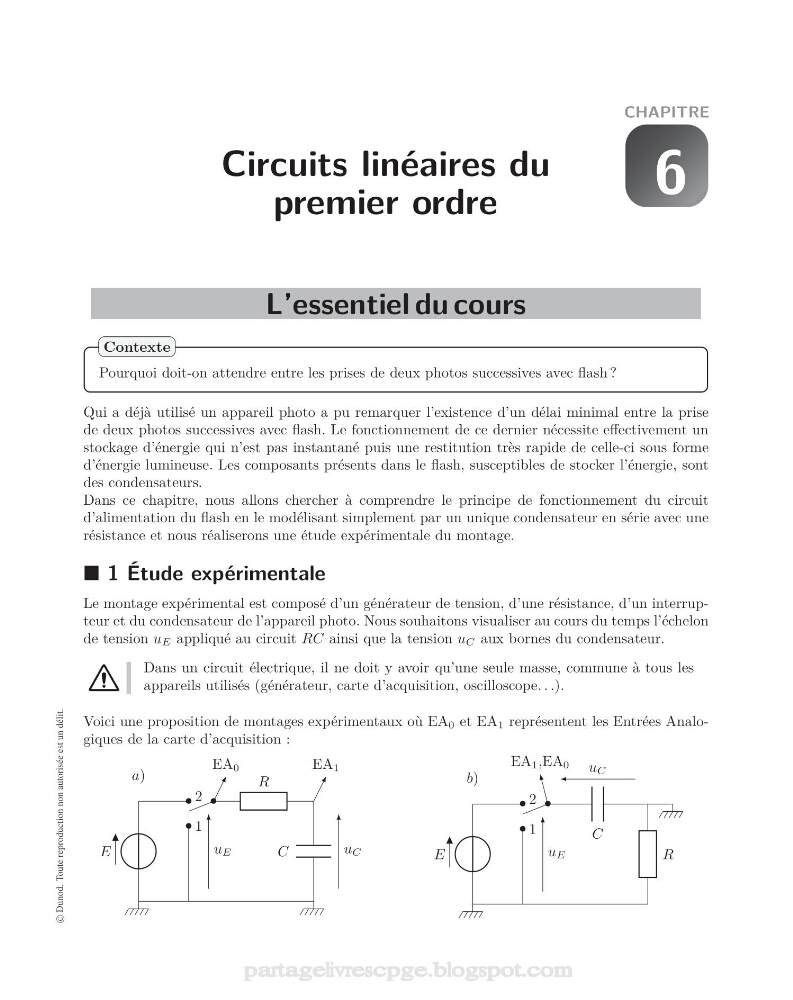

6
CHAPITRE
Circuits linéaires du
premier ordre
L’essentiel du cours
Pourquoi doit-on attendre entre les prises de deux photos successives avec flash ?
Contexte
Qui a déjà utilisé un appareil photo a pu remarquer l’existence d’un délai minimal entre la prise
de deux photos successives avec flash. Le fonctionnement de ce dernier nécessite effectivement un
stockage d’énergie qui n’est pas instantané puis une restitution très rapide de celle-ci sous forme
d’énergie lumineuse. Les composants présents dans le flash, susceptibles de stocker l’énergie, sont
des condensateurs.
Dans ce chapitre, nous allons chercher à comprendre le principe de fonctionnement du circuit
d’alimentation du flash en le modélisant simplement par un unique condensateur en série avec une
résistance et nous réaliserons une étude expérimentale du montage.
1 Étude expérimentale
Le montage expérimental est composé d’un générateur de tension, d’une résistance, d’un interrupteur et du condensateur de l’appareil photo. Nous souhaitons visualiser au cours du temps l’échelon
de tension u E appliqué au circuit RC ainsi que la tension u C aux bornes du condensateur.
Dans un circuit électrique, il ne doit y avoir qu’une seule masse, commune à tous les
appareils utilisés (générateur, carte d’acquisition, oscilloscope. . .).
Voici une proposition de montages expérimentaux où EA 0 et EA 1 représentent les Entrées Analogiques de la carte d’acquisition :
a)
E
C
R
•
•
•
1
2
EA 0
EA 1
u C
u E
b)
E
R
C
•
•
•
1
2
EA 1 ,EA 0 u C
u E
