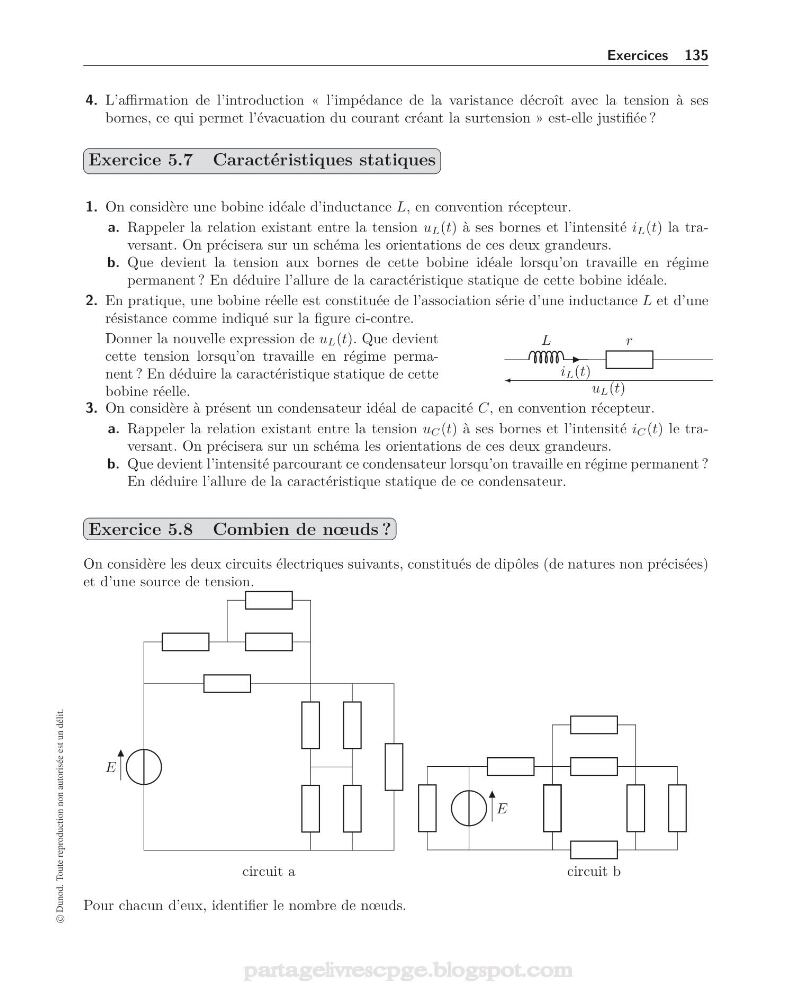

Exercices 135
4. L’affirmation de l’introduction « l’impédance de la varistance décroît avec la tension à ses
bornes, ce qui permet l’évacuation du courant créant la surtension » est-elle justifiée ?
Exercice 5.7 Caractéristiques statiques
1. On considère une bobine idéale d’inductance L, en convention récepteur.
a. Rappeler la relation existant entre la tension u L (t) à ses bornes et l’intensité i L (t) la traversant. On précisera sur un schéma les orientations de ces deux grandeurs.
b. Que devient la tension aux bornes de cette bobine idéale lorsqu’on travaille en régime
permanent ? En déduire l’allure de la caractéristique statique de cette bobine idéale.
2. En pratique, une bobine réelle est constituée de l’association série d’une inductance L et d’une
résistance comme indiqué sur la figure ci-contre.
Donner la nouvelle expression de u L (t). Que devient
cette tension lorsqu’on travaille en régime permanent ? En déduire la caractéristique statique de cette
bobine réelle.
L
i L (t)
r
u L (t)
3. On considère à présent un condensateur idéal de capacité C, en convention récepteur.
a. Rappeler la relation existant entre la tension u C (t) à ses bornes et l’intensité i C (t) le traversant. On précisera sur un schéma les orientations de ces deux grandeurs.
b. Que devient l’intensité parcourant ce condensateur lorsqu’on travaille en régime permanent ?
En déduire l’allure de la caractéristique statique de ce condensateur.
Exercice 5.8 Combien de nœuds ?
On considère les deux circuits électriques suivants, constitués de dipôles (de natures non précisées)
et d’une source de tension.
E
circuit a
E
circuit b
Pour chacun d’eux, identifier le nombre de nœuds.
© Dunod. Toute reproduction non autorisée est un délit.
partagelivrescpge.blogspot.com
4. L’affirmation de l’introduction « l’impédance de la varistance décroît avec la tension à ses
bornes, ce qui permet l’évacuation du courant créant la surtension » est-elle justifiée ?
Exercice 5.7 Caractéristiques statiques
1. On considère une bobine idéale d’inductance L, en convention récepteur.
a. Rappeler la relation existant entre la tension u L (t) à ses bornes et l’intensité i L (t) la traversant. On précisera sur un schéma les orientations de ces deux grandeurs.
b. Que devient la tension aux bornes de cette bobine idéale lorsqu’on travaille en régime
permanent ? En déduire l’allure de la caractéristique statique de cette bobine idéale.
2. En pratique, une bobine réelle est constituée de l’association série d’une inductance L et d’une
résistance comme indiqué sur la figure ci-contre.
Donner la nouvelle expression de u L (t). Que devient
cette tension lorsqu’on travaille en régime permanent ? En déduire la caractéristique statique de cette
bobine réelle.
L
i L (t)
r
u L (t)
3. On considère à présent un condensateur idéal de capacité C, en convention récepteur.
a. Rappeler la relation existant entre la tension u C (t) à ses bornes et l’intensité i C (t) le traversant. On précisera sur un schéma les orientations de ces deux grandeurs.
b. Que devient l’intensité parcourant ce condensateur lorsqu’on travaille en régime permanent ?
En déduire l’allure de la caractéristique statique de ce condensateur.
Exercice 5.8 Combien de nœuds ?
On considère les deux circuits électriques suivants, constitués de dipôles (de natures non précisées)
et d’une source de tension.
E
circuit a
E
circuit b
Pour chacun d’eux, identifier le nombre de nœuds.
