Chapitre III : Zone d’étude
38

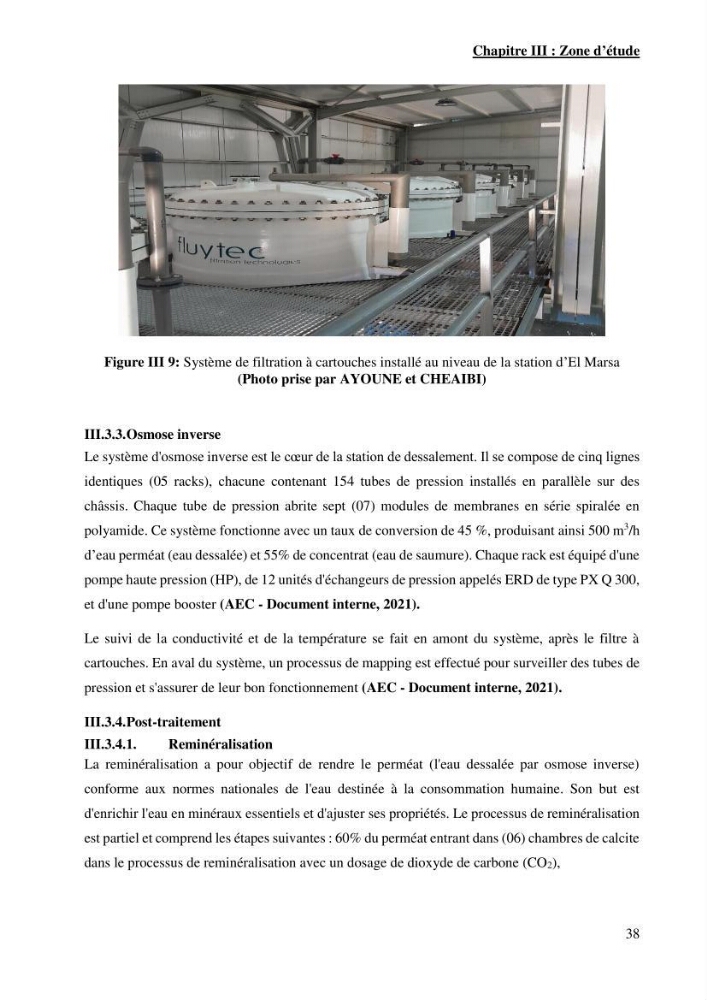

Figure III 9: Système de filtration à cartouches installé au niveau de la station d’El Marsa
(Photo prise par AYOUNE et CHEAIBI)
III.3.3. Osmose inverse
Le système d'osmose inverse est le cœur de la station de dessalement. Il se compose de cinq lignes
identiques (05 racks), chacune contenant 154 tubes de pression installés en parallèle sur des
châssis. Chaque tube de pression abrite sept (07) modules de membranes en série spiralée en
polyamide. Ce système fonctionne avec un taux de conversion de 45 %, produisant ainsi 500 m
3 /h
d’eau perméat (eau dessalée) et 55% de concentrat (eau de saumure). Chaque rack est équipé d'une
pompe haute pression (HP), de 12 unités d'échangeurs de pression appelés ERD de type PX Q 300,
et d'une pompe booster (AEC - Document interne, 2021).
Le suivi de la conductivité et de la température se fait en amont du système, après le filtre à
cartouches. En aval du système, un processus de mapping est effectué pour surveiller des tubes de
pression et s'assurer de leur bon fonctionnement (AEC - Document interne, 2021).
III.3.4. Post-traitement
III.3.4.1.
Reminéralisation
La reminéralisation a pour objectif de rendre le perméat (l'eau dessalée par osmose inverse)
conforme aux normes nationales de l'eau destinée à la consommation humaine. Son but est
d'enrichir l'eau en minéraux essentiels et d'ajuster ses propriétés. Le processus de reminéralisation
est partiel et comprend les étapes suivantes : 60% du perméat entrant dans (06) chambres de calcite
dans le processus de reminéralisation avec un dosage de dioxyde de carbone (CO2),
