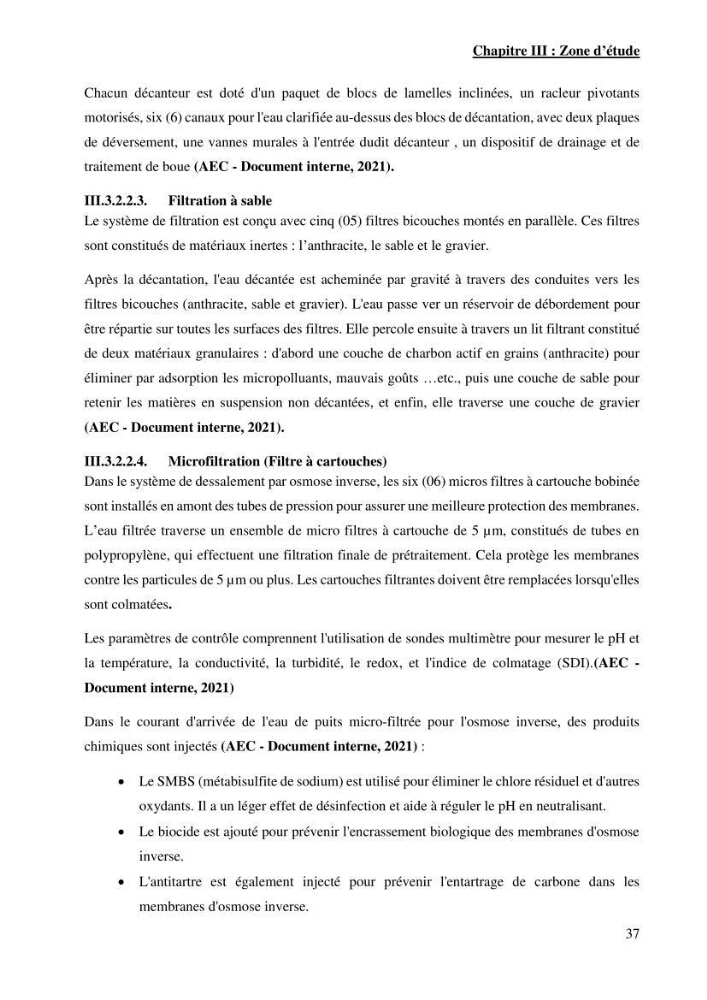

Chapitre III : Zone d’étude
37
Chacun décanteur est doté d'un paquet de blocs de lamelles inclinées, un racleur pivotants
motorisés, six (6) canaux pour l'eau clarifiée au-dessus des blocs de décantation, avec deux plaques
de déversement, une vannes murales à l'entrée dudit décanteur , un dispositif de drainage et de
traitement de boue (AEC - Document interne, 2021).
III.3.2.2.3. Filtration à sable
Le système de filtration est conçu avec cinq (05) filtres bicouches montés en parallèle. Ces filtres
sont constitués de matériaux inertes : l’anthracite, le sable et le gravier.
Après la décantation, l'eau décantée est acheminée par gravité à travers des conduites vers les
filtres bicouches (anthracite, sable et gravier). L'eau passe ver un réservoir de débordement pour
être répartie sur toutes les surfaces des filtres. Elle percole ensuite à travers un lit filtrant constitué
de deux matériaux granulaires : d'abord une couche de charbon actif en grains (anthracite) pour
éliminer par adsorption les micropolluants, mauvais goûts …etc., puis une couche de sable pour
retenir les matières en suspension non décantées, et enfin, elle traverse une couche de gravier
(AEC - Document interne, 2021).
III.3.2.2.4. Microfiltration (Filtre à cartouches)
Dans le système de dessalement par osmose inverse, les six (06) micros filtres à cartouche bobinée
sont installés en amont des tubes de pression pour assurer une meilleure protection des membranes.
L’eau filtrée traverse un ensemble de micro filtres à cartouche de 5 µm, constitués de tubes en
polypropylène, qui effectuent une filtration finale de prétraitement. Cela protège les membranes
contre les particules de 5 µm ou plus. Les cartouches filtrantes doivent être remplacées lorsqu'elles
sont colmatées.
Les paramètres de contrôle comprennent l'utilisation de sondes multimètre pour mesurer le pH et
la température, la conductivité, la turbidité, le redox, et l'indice de colmatage (SDI).(AEC -
Document interne, 2021)
Dans le courant d'arrivée de l'eau de puits micro-filtrée pour l'osmose inverse, des produits
chimiques sont injectés (AEC - Document interne, 2021) :
Le SMBS (métabisulfite de sodium) est utilisé pour éliminer le chlore résiduel et d'autres
oxydants. Il a un léger effet de désinfection et aide à réguler le pH en neutralisant.
Le biocide est ajouté pour prévenir l'encrassement biologique des membranes d'osmose
inverse.
L'antitartre est également injecté pour prévenir l'entartrage de carbone dans les
membranes d'osmose inverse.
