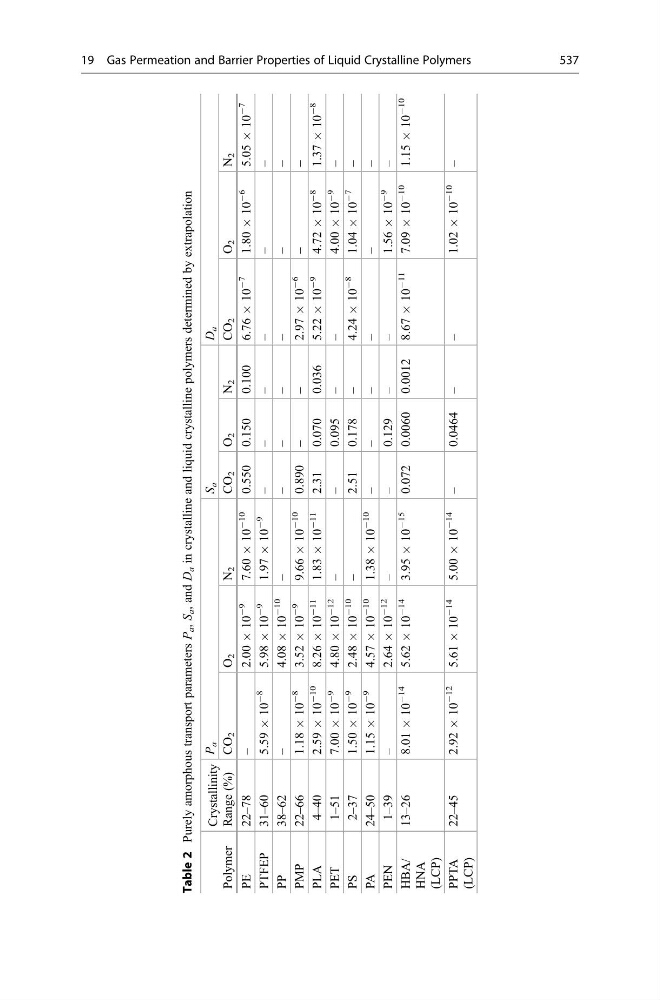

Table 2
Purely amorphous transport parameters P
a , S
a , and D
a in crystalline and liquid crystalline polymers determined by extrapolation
Polymer
Crystallinity
Range (%)
P
a
S
a
D
a
CO
2
O
2
N
2
CO
2
O
2
N
2
CO
2
O
2
N
2
PE
22–78
–
2.00
 10
À9
7.60
 10
À10
0.550 0.150
0.100
6.76
 10
À7
1.80
 10
À6
5.05
 10
À7
PTFEP
31–60
5.59
 10
À8
5.98
 10
À9
1.97
 10
À9
–
–
–
–
–
–
PP
38–62
–
4.08
 10
À10
–
–
–
–
–
–
–
PMP
22–66
1.18
 10
À8
3.52
 10
À9
9.66
 10
À10
0.890
–
–
2.97
 10
À6
–
–
PLA
4–40
2.59
 10
À10
8.26
 10
À11
1.83
 10
À11
2.31
0.070
0.036
5.22
 10
À9
4.72
 10
À8
1.37
 10
À8
PET
1–51
7.00
 10
À9
4.80
 10
À12
–
–
0.095
–
–
4.00
 10
À9
–
PS
2–37
1.50
 10
À9
2.48
 10
À10
–
2.51
0.178
–
4.24
 10
À8
1.04
 10
À7
–
PA
24–50
1.15
 10
À9
4.57
 10
À10
1.38
 10
À10
–
–
–
–
–
–
PEN
1–39
–
2.64
 10
À12
–
–
0.129
–
–
1.56
 10
À9
–
HBA/
HNA
(LCP)
13–26
8.01
 10
À14
5.62
 10
À14
3.95
 10
À15
0.072 0.0060 0.0012 8.67
 10
À11
7.09
 10
À10
1.15
 10
À10
PPTA
(LCP)
22–45
2.92
 10
À12
5.61
 10
À14
5.00
 10
À14
–
0.0464
–
–
1.02
 10
À10
–
19 Gas Permeation and Barrier Properties of Liquid Crystalline Polymers
537
