244
10 Les ´
ecoulements compressibles

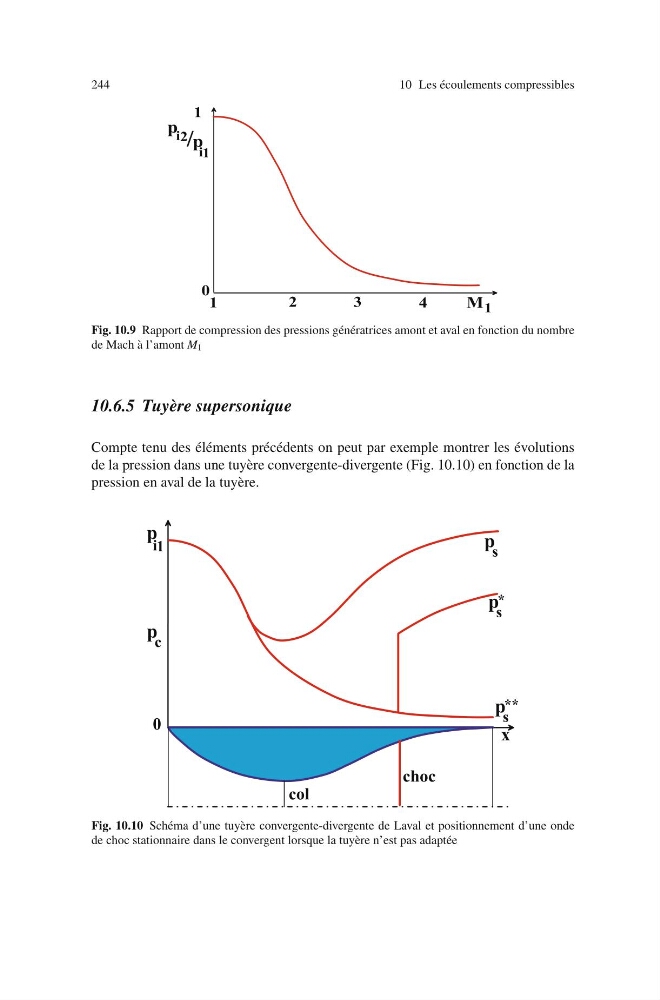

Fig. 10.9 Rapport de compression des pressions g´ en´ eratrices amont et aval en fonction du nombre
de Mach `
a l’amont M 1
10.6.5 Tuy` ere supersonique
Compte tenu des ´
el´ ements pr´ ec´ edents on peut par exemple montrer les ´
evolutions
de la pression dans une tuy` ere convergente-divergente (Fig. 10.10) en fonction de la
pression en aval de la tuy` ere.
Fig. 10.10 Sch´ ema d’une tuy` ere convergente-divergente de Laval et positionnement d’une onde
de choc stationnaire dans le convergent lorsque la tuy` ere n’est pas adapt´ ee
