Chapitre V
Modélisation Hydrodynamique
94
ArcScéne, ArcCatalogue, …). L’exploitation des données bathymétriques sur Mike21 nécessite
la conversion du shapfile d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de
conversion d’ArcToolBox.

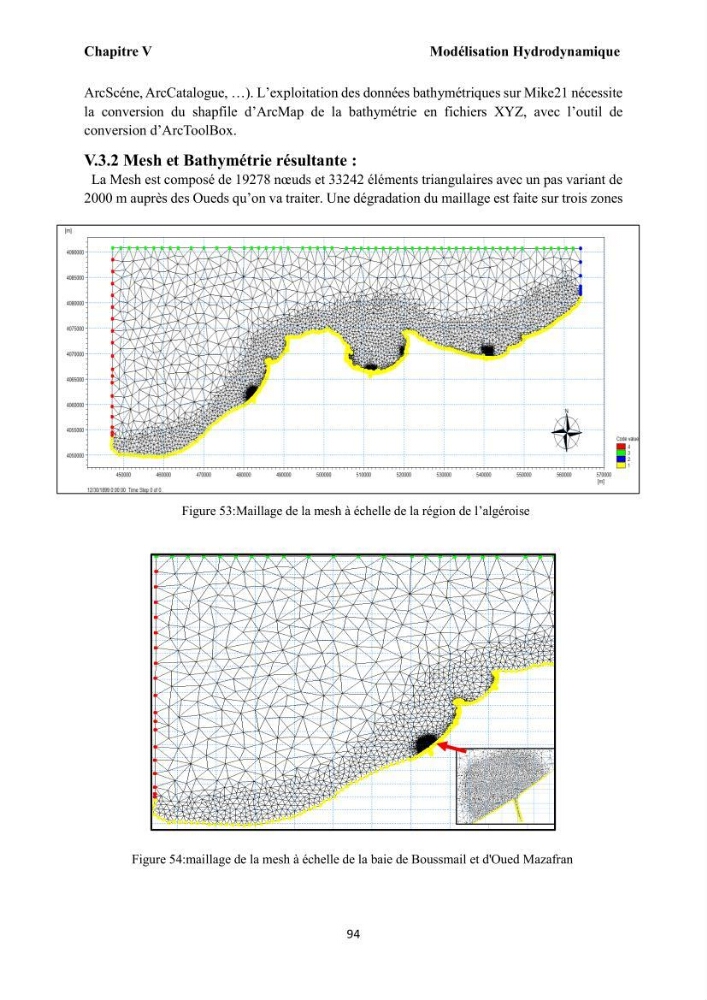

V.3.2 Mesh et Bathymétrie résultante :
La Mesh est composé de 19278 nœuds et 33242 éléments triangulaires avec un pas variant de
2000 m auprès des Oueds qu’on va traiter. Une dégradation du maillage est faite sur trois zones
Figure 53:Maillage de la mesh à échelle de la région de l’algéroise
Figure 54:maillage de la mesh à échelle de la baie de Boussmail et d'Oued Mazafran
