Parmi les fonctionnalités de logiciel c’est :
- Modélisation des écoulements : Le logiciel peut simuler différents types de
régimes d’écoulement (subcritique, de transition, supercritique) en prenant en
compte les effets des ouvrages hydrauliques comme les ponts et les seuils.
(Manuelle d’utilisation HEC-RAS-2001).
- Simulation de la qualité de l’eau : Il permet également de simuler l’évolution de
la qualité de l’eau, le transport sédimentaire, les zones inondées ou encore les
ruptures de digue. (Manuelle d’utilisation HEC-RAS).
- Calculs pour des écoulements stationnaires ou non : Les calculs peuvent se
réaliser pour des écoulements stationnaires (débits constant) ou suivant des
hydrogrammes par exemple. (Manuelle d’utilisation HEC-RAS).
Comme une première étape de la manipulation, nous allons intégrer la géométrie que nous
avons obtenue à partir des deux logiciels précédents (ArcGis, CIVIL 3D). Cela nous permettra
de disposer du modèle numérique de l’oued que nous allons étudier.
Pour commencer un nouveau projet dans HEC-RAS on doit :
- Création d’un fichier de sortie pour enregistrer les résultats en cliquant sur NEW
PROJECT.
- Insertion de la géométrie obtenue via CIVIL 3D en cliquant sur Geometric data, on
assure que le system d’unité est le Mètre.
Tabulation
Ligne
d’écoulement

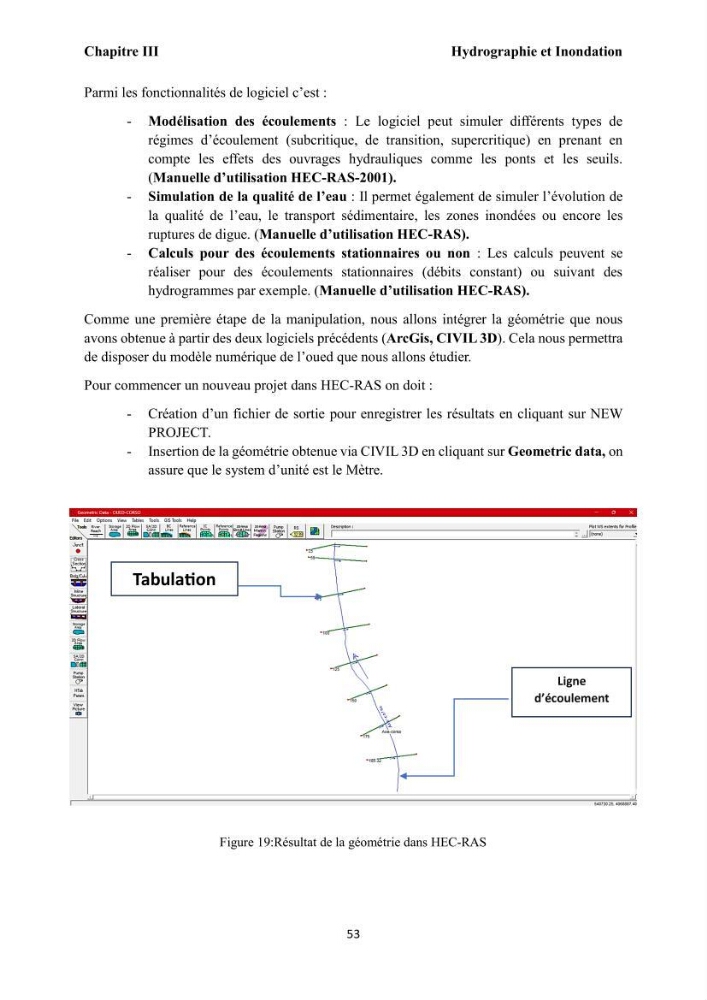

Figure 19:Résultat de la géométrie dans HEC-RAS
