Chapitre III
Hydrographie et Inondation
52
- Définir l’axe d’écoulement principale, pour ce faire, nous allons créer l’axe
d’écoulement à partir d’un objet.
- On assure la direction correcte de la ligne d’écoulement.
- Création des groupes des tabulations qui sont des lignes à travers qui relient les
berges d’Oued.
- On assure que l’ensemble des tabulations sont dans le modèle numérique de
terrain. Si une des tabulations est en dehors des limites du modèle, elle est
considérée comme une faute. Cela peut fausser les résultats de l’analyse du terrain.
Lorsque qu’on obtient notre modèle qui inclus l’axe d’écoulement et le groupe des tabulations,
on passe à l’enregistrement du model on format HEC-RAS, on assure aussi que le fichier de
sortie est un format ‘’ Géo’’.
III.2.3 Insertion de la géométrie dans HEC-RAS :
Logiciel HEC-RAS
HEC-RAS, qui signifie Hydrologic Engineering Centers River Analysis System (Système
d’analyse des rivières du centre d’ingénierie hydrologique), est un logiciel de modélisation
hydraulique. Il est conçu pour simuler l’écoulement dans les cours d’eau et les canaux
(Manuelle d’utilisation HEC-RAS-2001).
Tabulation
Axe d’écoulement
principale

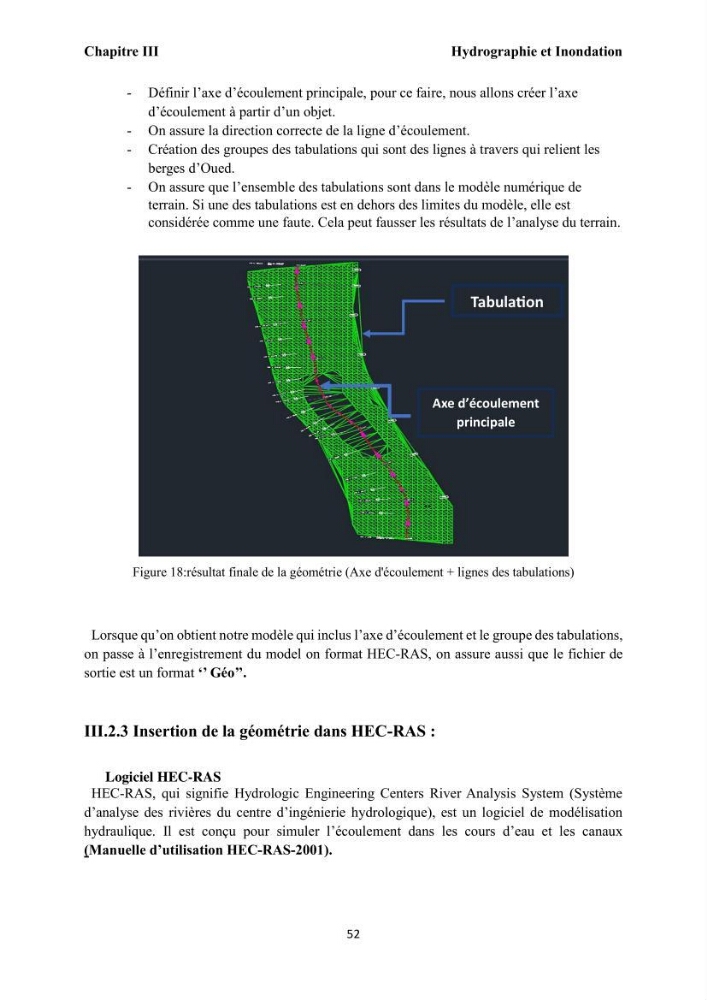

Figure 18:résultat finale de la géométrie (Axe d'écoulement + lignes des tabulations)
