49

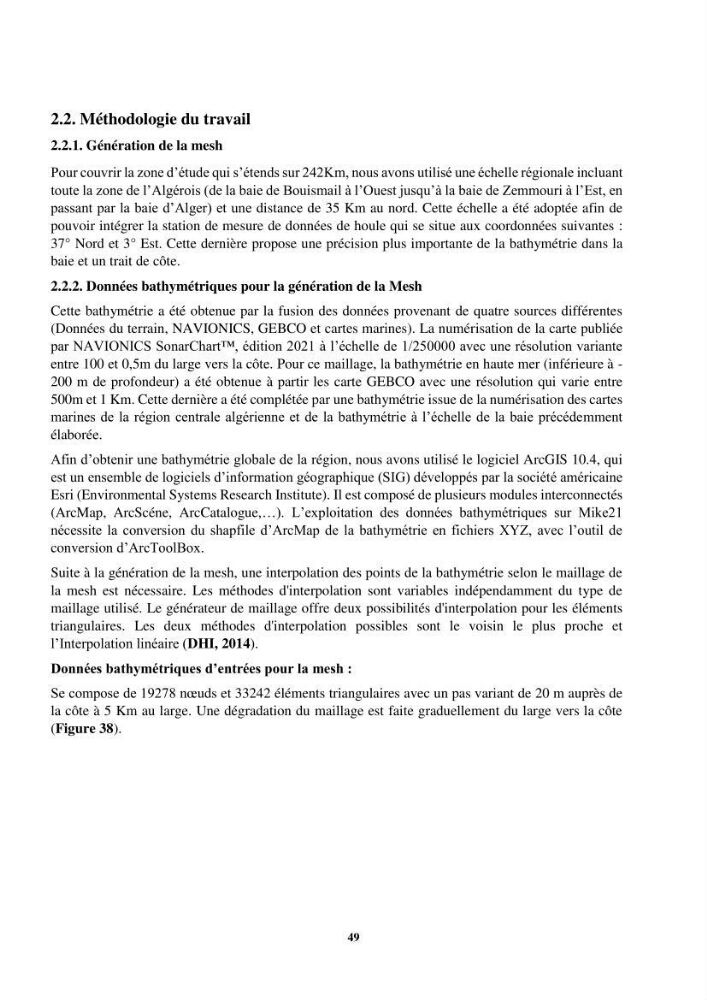

2.2. Méthodologie du travail
2.2.1. Génération de la mesh
Pour couvrir la zone d’étude qui s’étends sur 242Km, nous avons utilisé une échelle régionale incluant
toute la zone de l’Algérois (de la baie de Bouismail à l’Ouest jusqu’à la baie de Zemmouri à l’Est, en
passant par la baie d’Alger) et une distance de 35 Km au nord. Cette échelle a été adoptée afin de
pouvoir intégrer la station de mesure de données de houle qui se situe aux coordonnées suivantes :
37° Nord et 3° Est. Cette dernière propose une précision plus importante de la bathymétrie dans la
baie et un trait de côte.
2.2.2. Données bathymétriques pour la génération de la Mesh
Cette bathymétrie a été obtenue par la fusion des données provenant de quatre sources différentes
(Données du terrain, NAVIONICS, GEBCO et cartes marines). La numérisation de la carte publiée
par NAVIONICS SonarChart™, édition 2021 à l’échelle de 1/250000 avec une résolution variante
entre 100 et 0,5m du large vers la côte. Pour ce maillage, la bathymétrie en haute mer (inférieure à -
200 m de profondeur) a été obtenue à partir les carte GEBCO avec une résolution qui varie entre
500m et 1 Km. Cette dernière a été complétée par une bathymétrie issue de la numérisation des cartes
marines de la région centrale algérienne et de la bathymétrie à l’échelle de la baie précédemment
élaborée.
Afin d’obtenir une bathymétrie globale de la région, nous avons utilisé le logiciel ArcGIS 10.4, qui
est un ensemble de logiciels d’information géographique (SIG) développés par la société américaine
Esri (Environmental Systems Research Institute). Il est composé de plusieurs modules interconnectés
(ArcMap, ArcScéne, ArcCatalogue,…). L’exploitation des données bathymétriques sur Mike21
nécessite la conversion du shapfile d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de
conversion d’ArcToolBox.
Suite à la génération de la mesh, une interpolation des points de la bathymétrie selon le maillage de
la mesh est nécessaire. Les méthodes d'interpolation sont variables indépendamment du type de
maillage utilisé. Le générateur de maillage offre deux possibilités d'interpolation pour les éléments
triangulaires. Les deux méthodes d'interpolation possibles sont le voisin le plus proche et
l’Interpolation linéaire (DHI, 2014).
Données bathymétriques d’entrées pour la mesh :
Se compose de 19278 nœuds et 33242 éléments triangulaires avec un pas variant de 20 m auprès de
la côte à 5 Km au large. Une dégradation du maillage est faite graduellement du large vers la côte
(Figure 38).
