48

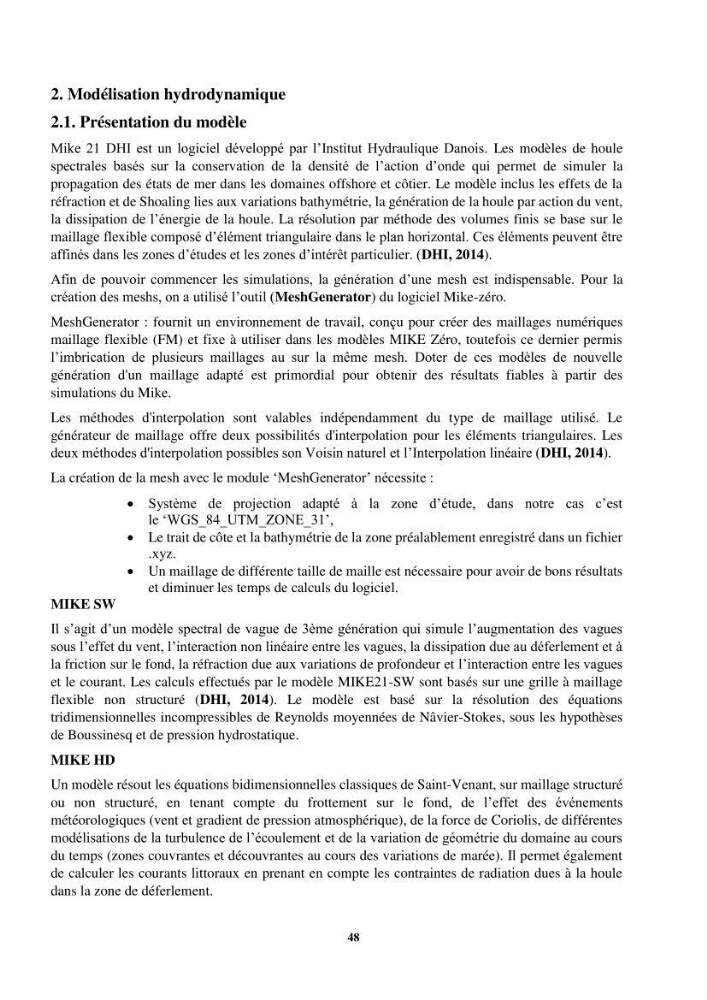

2. Modélisation hydrodynamique
2.1. Présentation du modèle
Mike 21 DHI est un logiciel développé par l’Institut Hydraulique Danois. Les modèles de houle
spectrales basés sur la conservation de la densité de l’action d’onde qui permet de simuler la
propagation des états de mer dans les domaines offshore et côtier. Le modèle inclus les effets de la
réfraction et de Shoaling lies aux variations bathymétrie, la génération de la houle par action du vent,
la dissipation de l’énergie de la houle. La résolution par méthode des volumes finis se base sur le
maillage flexible composé d’élément triangulaire dans le plan horizontal. Ces éléments peuvent être
affinés dans les zones d’études et les zones d’intérêt particulier. (DHI, 2014).
Afin de pouvoir commencer les simulations, la génération d’une mesh est indispensable. Pour la
création des meshs, on a utilisé l’outil (MeshGenerator) du logiciel Mike-zéro.
MeshGenerator : fournit un environnement de travail, conçu pour créer des maillages numériques
maillage flexible (FM) et fixe à utiliser dans les modèles MIKE Zéro, toutefois ce dernier permis
l’imbrication de plusieurs maillages au sur la même mesh. Doter de ces modèles de nouvelle
génération d'un maillage adapté est primordial pour obtenir des résultats fiables à partir des
simulations du Mike.
Les méthodes d'interpolation sont valables indépendamment du type de maillage utilisé. Le
générateur de maillage offre deux possibilités d'interpolation pour les éléments triangulaires. Les
deux méthodes d'interpolation possibles son Voisin naturel et l’Interpolation linéaire (DHI, 2014).
La création de la mesh avec le module ‘MeshGenerator’ nécessite :
Système de projection adapté à la zone d’étude, dans notre cas c’est
le ‘WGS_84_UTM_ZONE_31’,
Le trait de côte et la bathymétrie de la zone préalablement enregistré dans un fichier
.xyz.
Un maillage de différente taille de maille est nécessaire pour avoir de bons résultats
et diminuer les temps de calculs du logiciel.
MIKE SW
Il s’agit d’un modèle spectral de vague de 3ème génération qui simule l’augmentation des vagues
sous l’effet du vent, l’interaction non linéaire entre les vagues, la dissipation due au déferlement et à
la friction sur le fond, la réfraction due aux variations de profondeur et l’interaction entre les vagues
et le courant. Les calculs effectués par le modèle MIKE21-SW sont basés sur une grille à maillage
flexible non structuré (DHI, 2014). Le modèle est basé sur la résolution des équations
tridimensionnelles incompressibles de Reynolds moyennées de Nâvier-Stokes, sous les hypothèses
de Boussinesq et de pression hydrostatique.
MIKE HD
Un modèle résout les équations bidimensionnelles classiques de Saint-Venant, sur maillage structuré
ou non structuré, en tenant compte du frottement sur le fond, de l’effet des événements
météorologiques (vent et gradient de pression atmosphérique), de la force de Coriolis, de différentes
modélisations de la turbulence de l’écoulement et de la variation de géométrie du domaine au cours
du temps (zones couvrantes et découvrantes au cours des variations de marée). Il permet également
de calculer les courants littoraux en prenant en compte les contraintes de radiation dues à la houle
dans la zone de déferlement.
