2. La méthodologie :

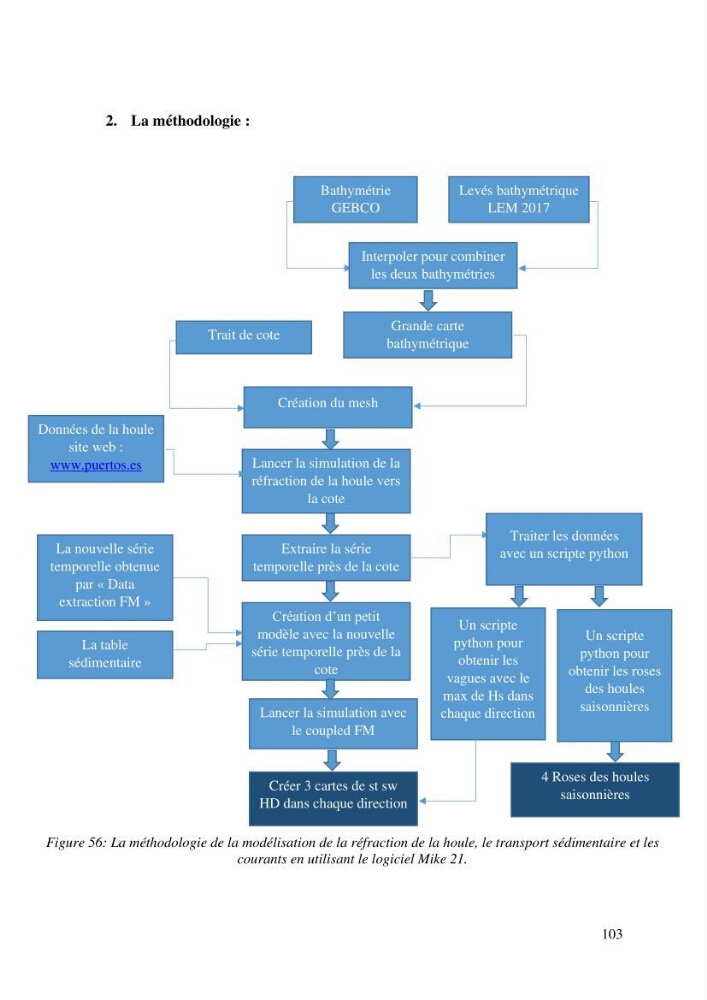

Figure 56: La méthodologie de la modélisation de la réfraction de la houle, le transport sédimentaire et les
courants en utilisant le logiciel Mike 21.
Bathymétrie
GEBCO
Levés bathymétrique
LEM 2017
Grande carte
bathymétrique
Lancer la simulation de la
réfraction de la houle vers
la cote
Extraire la série
temporelle près de la cote
Création d’un petit
modèle avec la nouvelle
série temporelle près de la
cote
Interpoler pour combiner
les deux bathymétries
Trait de cote
Création du mesh
Données de la houle
site web :
www.puertos.es
La nouvelle série
temporelle obtenue
par « Data
extraction FM »
Un scripte
python pour
obtenir les
vagues avec le
max de Hs dans
chaque direction
Lancer la simulation avec
le coupled FM
La table
sédimentaire
Créer 3 cartes de st sw
HD dans chaque direction
Traiter les données
avec un scripte python
Un scripte
python pour
obtenir les roses
des houles
saisonnières
4 Roses des houles
saisonnières
