102

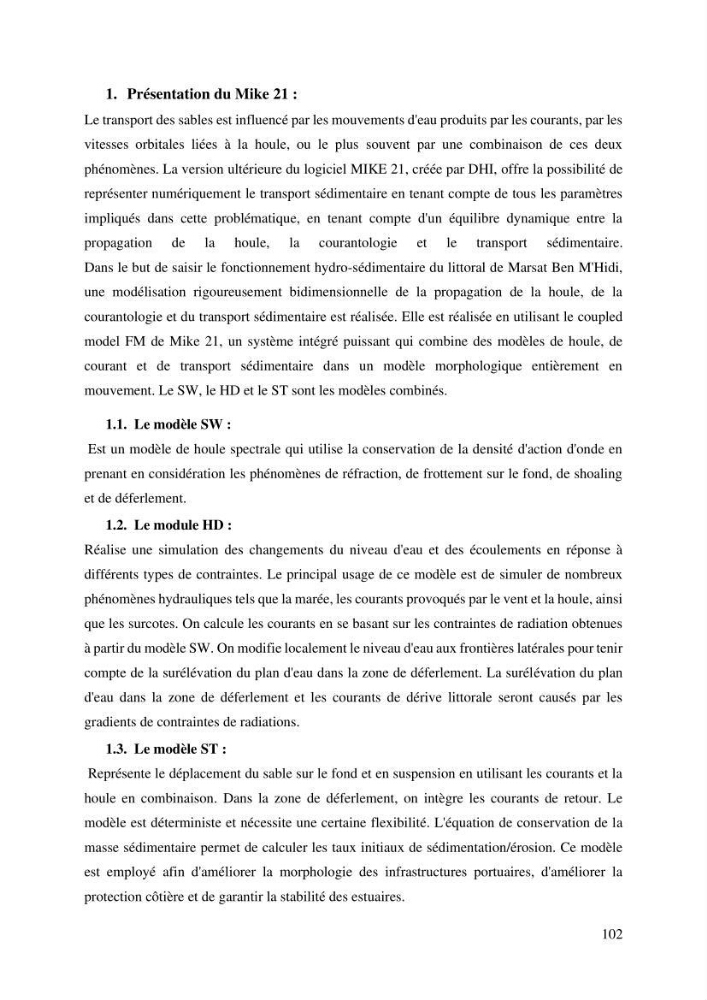

1. Présentation du Mike 21 :
Le transport des sables est influencé par les mouvements d'eau produits par les courants, par les
vitesses orbitales liées à la houle, ou le plus souvent par une combinaison de ces deux
phénomènes. La version ultérieure du logiciel MIKE 21, créée par DHI, offre la possibilité de
représenter numériquement le transport sédimentaire en tenant compte de tous les paramètres
impliqués dans cette problématique, en tenant compte d'un équilibre dynamique entre la
propagation de la houle, la courantologie et le transport sédimentaire.
Dans le but de saisir le fonctionnement hydro-sédimentaire du littoral de Marsat Ben M'Hidi,
une modélisation rigoureusement bidimensionnelle de la propagation de la houle, de la
courantologie et du transport sédimentaire est réalisée. Elle est réalisée en utilisant le coupled
model FM de Mike 21, un système intégré puissant qui combine des modèles de houle, de
courant et de transport sédimentaire dans un modèle morphologique entièrement en
mouvement. Le SW, le HD et le ST sont les modèles combinés.
1.1. Le modèle SW :
Est un modèle de houle spectrale qui utilise la conservation de la densité d'action d'onde en
prenant en considération les phénomènes de réfraction, de frottement sur le fond, de shoaling
et de déferlement.
1.2. Le module HD :
Réalise une simulation des changements du niveau d'eau et des écoulements en réponse à
différents types de contraintes. Le principal usage de ce modèle est de simuler de nombreux
phénomènes hydrauliques tels que la marée, les courants provoqués par le vent et la houle, ainsi
que les surcotes. On calcule les courants en se basant sur les contraintes de radiation obtenues
à partir du modèle SW. On modifie localement le niveau d'eau aux frontières latérales pour tenir
compte de la surélévation du plan d'eau dans la zone de déferlement. La surélévation du plan
d'eau dans la zone de déferlement et les courants de dérive littorale seront causés par les
gradients de contraintes de radiations.
1.3. Le modèle ST :
Représente le déplacement du sable sur le fond et en suspension en utilisant les courants et la
houle en combinaison. Dans la zone de déferlement, on intègre les courants de retour. Le
modèle est déterministe et nécessite une certaine flexibilité. L'équation de conservation de la
masse sédimentaire permet de calculer les taux initiaux de sédimentation/érosion. Ce modèle
est employé afin d'améliorer la morphologie des infrastructures portuaires, d'améliorer la
protection côtière et de garantir la stabilité des estuaires.
