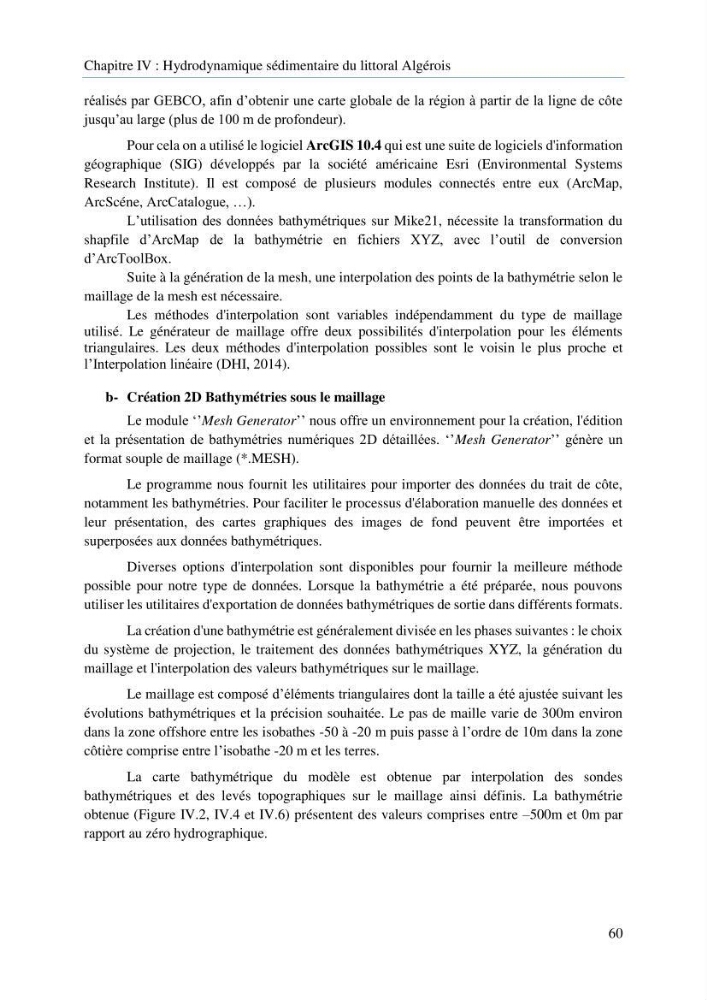

Chapitre IV : Hydrodynamique sédimentaire du littoral Algérois
60
réalisés par GEBCO, afin d’obtenir une carte globale de la région à partir de la ligne de côte
jusqu’au large (plus de 100 m de profondeur).
Pour cela on a utilisé le logiciel ArcGIS 10.4 qui est une suite de logiciels d'information
géographique (SIG) développés par la société américaine Esri (Environmental Systems
Research Institute). Il est composé de plusieurs modules connectés entre eux (ArcMap,
ArcScéne, ArcCatalogue, …).
L’utilisation des données bathymétriques sur Mike21, nécessite la transformation du
shapfile d’ArcMap de la bathymétrie en fichiers XYZ, avec l’outil de conversion
d’ArcToolBox.
Suite à la génération de la mesh, une interpolation des points de la bathymétrie selon le
maillage de la mesh est nécessaire.
Les méthodes d'interpolation sont variables indépendamment du type de maillage
utilisé. Le générateur de maillage offre deux possibilités d'interpolation pour les éléments
triangulaires. Les deux méthodes d'interpolation possibles sont le voisin le plus proche et
l’Interpolation linéaire (DHI, 2014).
b- Création 2D Bathymétries sous le maillage
Le module ‘’Mesh Generator’’ nous offre un environnement pour la création, l'édition
et la présentation de bathymétries numériques 2D détaillées. ‘’Mesh Generator’’ génère un
format souple de maillage (*.MESH).
Le programme nous fournit les utilitaires pour importer des données du trait de côte,
notamment les bathymétries. Pour faciliter le processus d'élaboration manuelle des données et
leur présentation, des cartes graphiques des images de fond peuvent être importées et
superposées aux données bathymétriques.
Diverses options d'interpolation sont disponibles pour fournir la meilleure méthode
possible pour notre type de données. Lorsque la bathymétrie a été préparée, nous pouvons
utiliser les utilitaires d'exportation de données bathymétriques de sortie dans différents formats.
La création d'une bathymétrie est généralement divisée en les phases suivantes : le choix
du système de projection, le traitement des données bathymétriques XYZ, la génération du
maillage et l'interpolation des valeurs bathymétriques sur le maillage.
Le maillage est composé d’éléments triangulaires dont la taille a été ajustée suivant les
évolutions bathymétriques et la précision souhaitée. Le pas de maille varie de 300m environ
dans la zone offshore entre les isobathes -50 à -20 m puis passe à l’ordre de 10m dans la zone
côtière comprise entre l’isobathe -20 m et les terres.
La carte bathymétrique du modèle est obtenue par interpolation des sondes
bathymétriques et des levés topographiques sur le maillage ainsi définis. La bathymétrie
obtenue (Figure IV.2, IV.4 et IV.6) présentent des valeurs comprises entre –500m et 0m par
rapport au zéro hydrographique.
