96

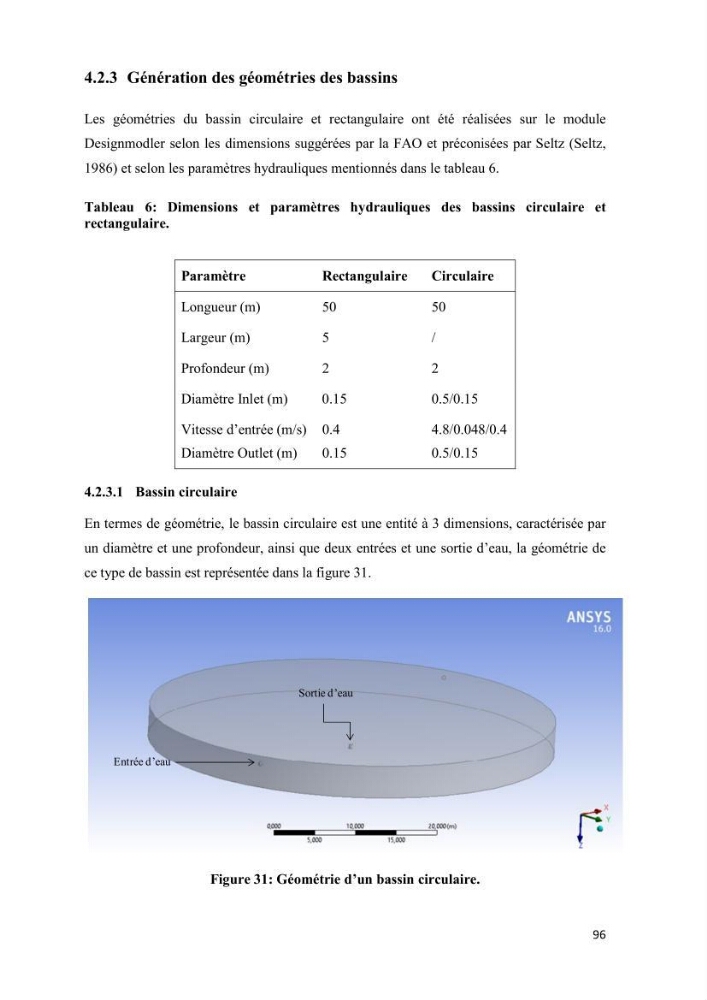

4.2.3 Génération des géométries des bassins
Les géométries du bassin circulaire et rectangulaire ont été réalisées sur le module
Designmodler selon les dimensions suggérées par la FAO et préconisées par Seltz (Seltz,
1986) et selon les paramètres hydrauliques mentionnés dans le tableau 6.
Tableau 6: Dimensions et paramètres hydrauliques des bassins circulaire et
rectangulaire.
Paramètre
Rectangulaire
Circulaire
Longueur (m)
50
50
Largeur (m)
5
/
Profondeur (m)
2
2
Diamètre Inlet (m)
0.15
0.5/0.15
Vitesse d’entrée (m/s)
Diamètre Outlet (m)
0.4
0.15
4.8/0.048/0.4
0.5/0.15
4.2.3.1 Bassin circulaire
En termes de géométrie, le bassin circulaire est une entité à 3 dimensions, caractérisée par
un diamètre et une profondeur, ainsi que deux entrées et une sortie d’eau, la géométrie de
ce type de bassin est représentée dans la figure 31.
Figure 31: Géométrie d’un bassin circulaire.
Entrée d’eau
Sortie d’eau
