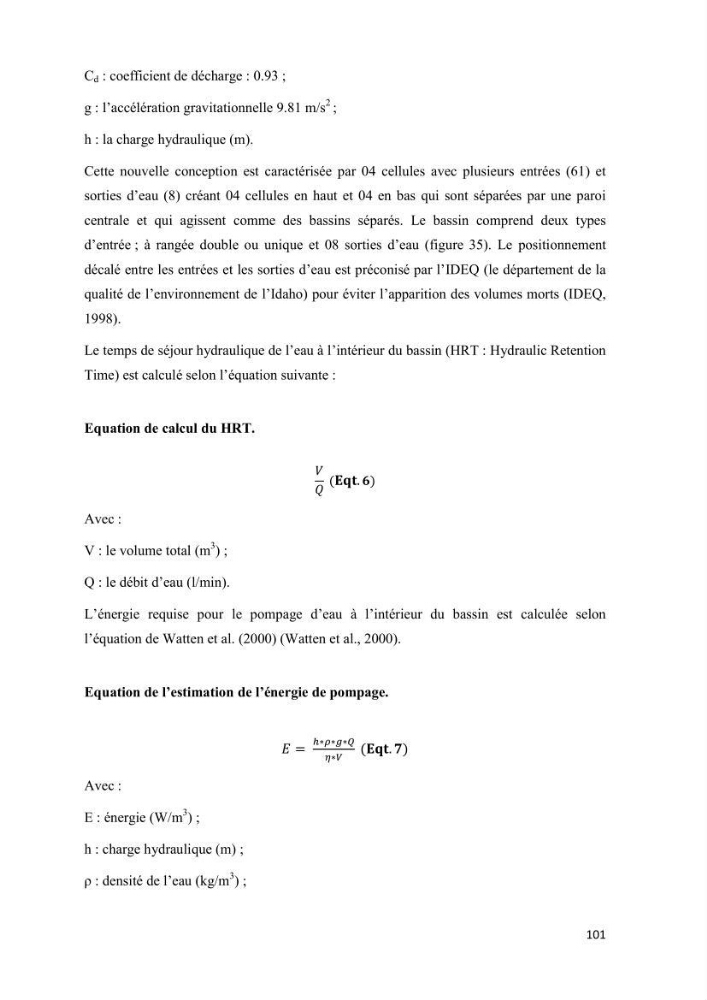

101
C d : coefficient de décharge : 0.93 ;
g : l’accélération gravitationnelle 9.81 m/s
2
;
h : la charge hydraulique (m).
Cette nouvelle conception est caractérisée par 04 cellules avec plusieurs entrées (61) et
sorties d’eau (8) créant 04 cellules en haut et 04 en bas qui sont séparées par une paroi
centrale et qui agissent comme des bassins séparés. Le bassin comprend deux types
d’entrée ; à rangée double ou unique et 08 sorties d’eau (figure 35). Le positionnement
décalé entre les entrées et les sorties d’eau est préconisé par l’IDEQ (le département de la
qualité de l’environnement de l’Idaho) pour éviter l’apparition des volumes morts (IDEQ,
1998).
Le temps de séjour hydraulique de l’eau à l’intérieur du bassin (HRT : Hydraulic Retention
Time) est calculé selon l’équation suivante :
Equation de calcul du HRT.
𝑉
𝑄
(𝐄𝐪𝐭. 𝟔)
Avec :
V : le volume total (m
3
) ;
Q : le débit d’eau (l/min).
L’énergie requise pour le pompage d’eau à l’intérieur du bassin est calculée selon
l’équation de Watten et al. (2000) (Watten et al., 2000).
Equation de l’estimation de l’énergie de pompage.
𝐸 =
∗∗∗
∗
(𝐄𝐪𝐭. 𝟕)
Avec :
E : énergie (W/m
3
) ;
h : charge hydraulique (m) ;
ρ : densité de l’eau (kg/m
3
) ;
