100

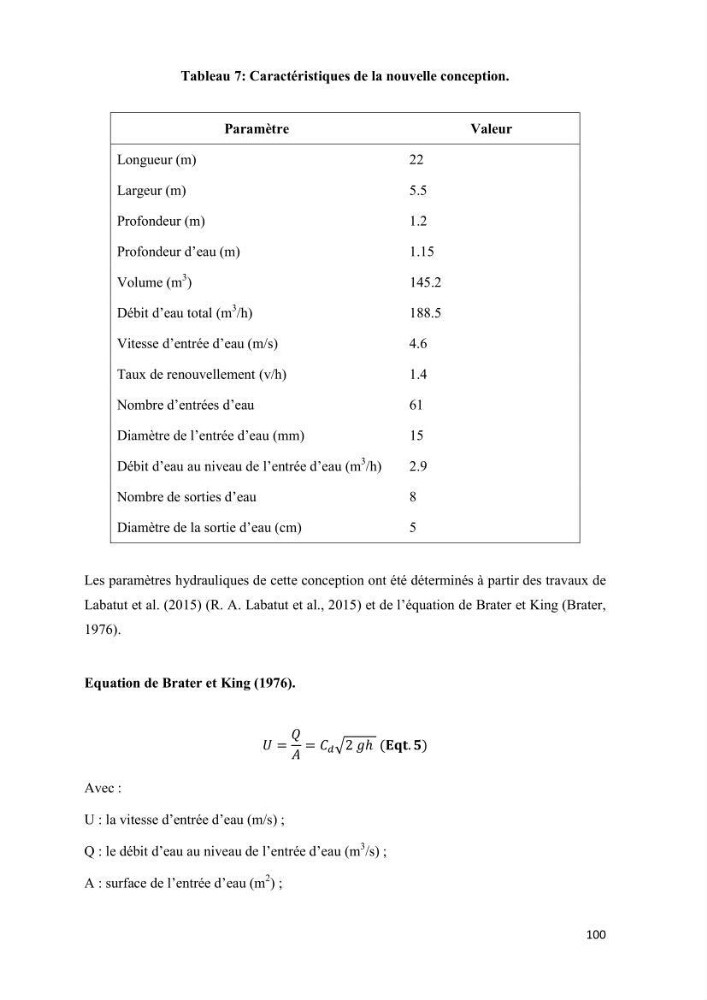

Tableau 7: Caractéristiques de la nouvelle conception.
Paramètre
Valeur
Longueur (m)
22
Largeur (m)
5.5
Profondeur (m)
1.2
Profondeur d’eau (m)
1.15
Volume (m
3
)
145.2
Débit d’eau total (m
3
/h)
188.5
Vitesse d’entrée d’eau (m/s)
4.6
Taux de renouvellement (v/h)
1.4
Nombre d’entrées d’eau
61
Diamètre de l’entrée d’eau (mm)
15
Débit d’eau au niveau de l’entrée d’eau (m
3
/h)
2.9
Nombre de sorties d’eau
8
Diamètre de la sortie d’eau (cm)
5
Les paramètres hydrauliques de cette conception ont été déterminés à partir des travaux de
Labatut et al. (2015) (R. A. Labatut et al., 2015) et de l’équation de Brater et King (Brater,
1976).
Equation de Brater et King (1976).
𝑈 =
𝑄
𝐴
= 𝐶 2 𝑔ℎ (𝐄𝐪𝐭. 𝟓)
Avec :
U : la vitesse d’entrée d’eau (m/s) ;
Q : le débit d’eau au niveau de l’entrée d’eau (m
3
/s) ;
A : surface de l’entrée d’eau (m
2
) ;
