Chapitre III : Zone d’étude
41

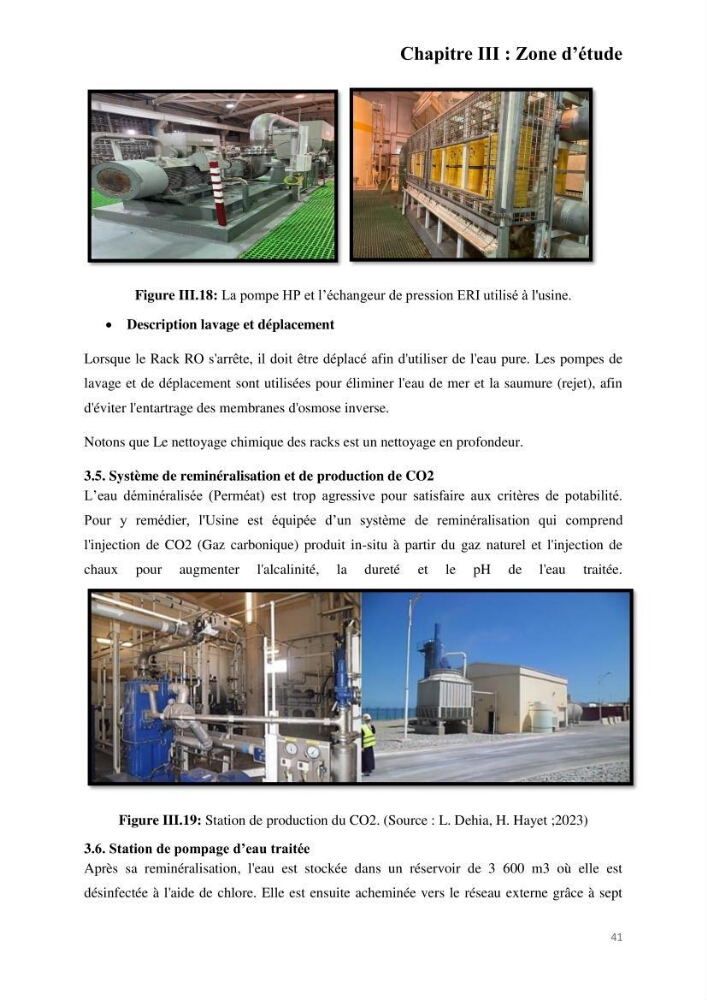

Figure III.18: La pompe HP et l’échangeur de pression ERI utilisé à l'usine.
• Description lavage et déplacement
Lorsque le Rack RO s'arrête, il doit être déplacé afin d'utiliser de l'eau pure. Les pompes de
lavage et de déplacement sont utilisées pour éliminer l'eau de mer et la saumure (rejet), afin
d'éviter l'entartrage des membranes d'osmose inverse.
Notons que Le nettoyage chimique des racks est un nettoyage en profondeur.
3.5. Système de reminéralisation et de production de CO2
L’eau déminéralisée (Perméat) est trop agressive pour satisfaire aux critères de potabilité.
Pour y remédier, l'Usine est équipée d’un système de reminéralisation qui comprend
l'injection de CO2 (Gaz carbonique) produit in-situ à partir du gaz naturel et l'injection de
chaux pour augmenter l'alcalinité, la dureté et le pH de l'eau traitée.
Figure III.19: Station de production du CO2. (Source : L. Dehia, H. Hayet ;2023)
3.6. Station de pompage d’eau traitée
Après sa reminéralisation, l'eau est stockée dans un réservoir de 3 600 m3 où elle est
désinfectée à l'aide de chlore. Elle est ensuite acheminée vers le réseau externe grâce à sept
