3.4. Système d’osmose inverse et réservoir de lavage des filtres
Pour que l'osmose inverse puisse démarrer, l'eau prétraitée doit répondre aux critères
suivants :
Redox
Chlore
Pression
Turbidité (SDI)
Les pompes à haute pression (jusqu'à 70 bars) aspirent l'eau filtrée et la refoulent à travers les
membranes d'osmose. Ces membranes permettent à environ la moitié de l'eau de passer à
travers, la débarrassant ainsi de la majorité de son sel et produisant ainsi de l'eau
déminéralisée ou Perméat. Après que l'énergie (pression) a été récupérée grâce au système
ERI et aux pompes booster, la moitié salée (Concentrât) est acheminée vers un réservoir qui
alimente le lavage des filtres à sables et un dispositif de traitement des effluents avant d'être
rejetée en mer.
Il y a six (6) filières de production avec une capacité unitaire de 20.000 m3/jour chacune.
Chaque filière est composée de :
➢ Une pompe Haute Pression « HP » de 2 MW ;
➢ Une pompe booster de 230 kW ;
➢ Un dispositif de récupération d’énergie (ERI) qui récupère une partie de l’énergie
nécessaire à l’osmose inverse, réduisant la consommation totale d’énergie ;
➢ 216 tubes de pression contenant chacun 7 membranes.
L'Usine est équipée d'un système de nettoyage des membranes (bacs de préparation, pompes,
filtre et tuyauteries). A Signaler que les produits chimiques utilisés lors de la phase d’osmose
inverse sont l’antitartre (Anti scalant) et du bisulfate de sodium pour protéger les membranes.

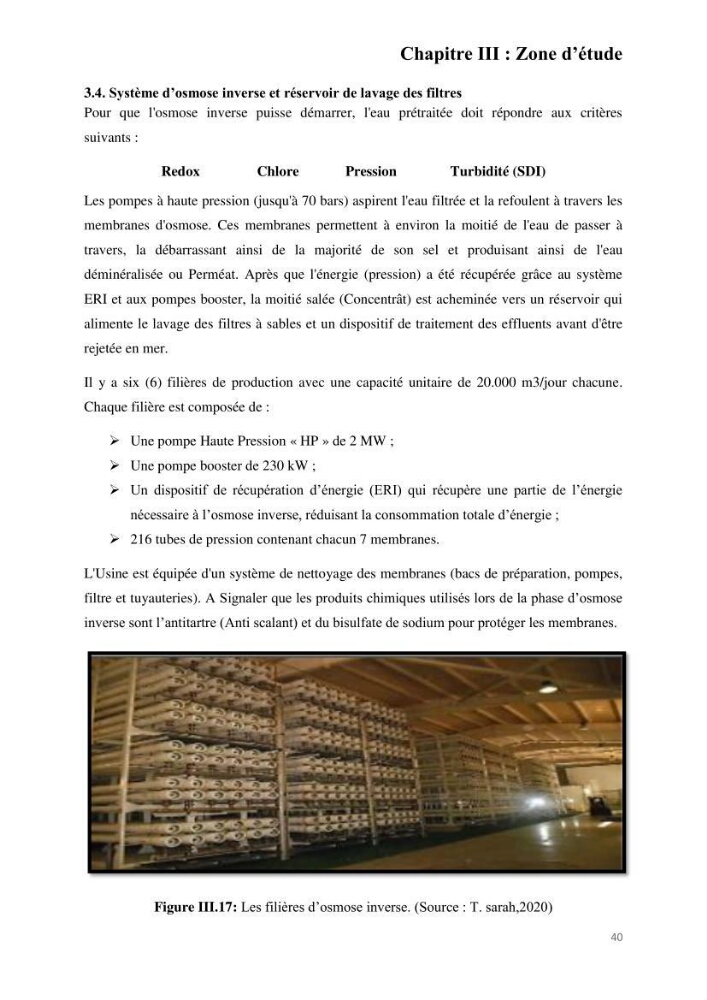

Figure III.17: Les filières d’osmose inverse. (Source : T. sarah,2020)
