Chapitre 04 : étude comparative des méthodes de calculs
70
En analysant la figure 63, on peut clairement constater que la méthode des éléments finis
présente une importante divergence par rapport à la courbe mesurée et elle est plus optimiste,
tandis que les deux méthodes d'élasticité se rencontrent en un seul point. Ce que donne
qu’elles sont un peu optimistes dans les petits déplacements par contre sont pessimiste dans
les moyennes déplacements. En revanche, la méthode de Matlock est pratiquement
indiscernable de la courbe réelle, démontrant ainsi une excellente concordance.

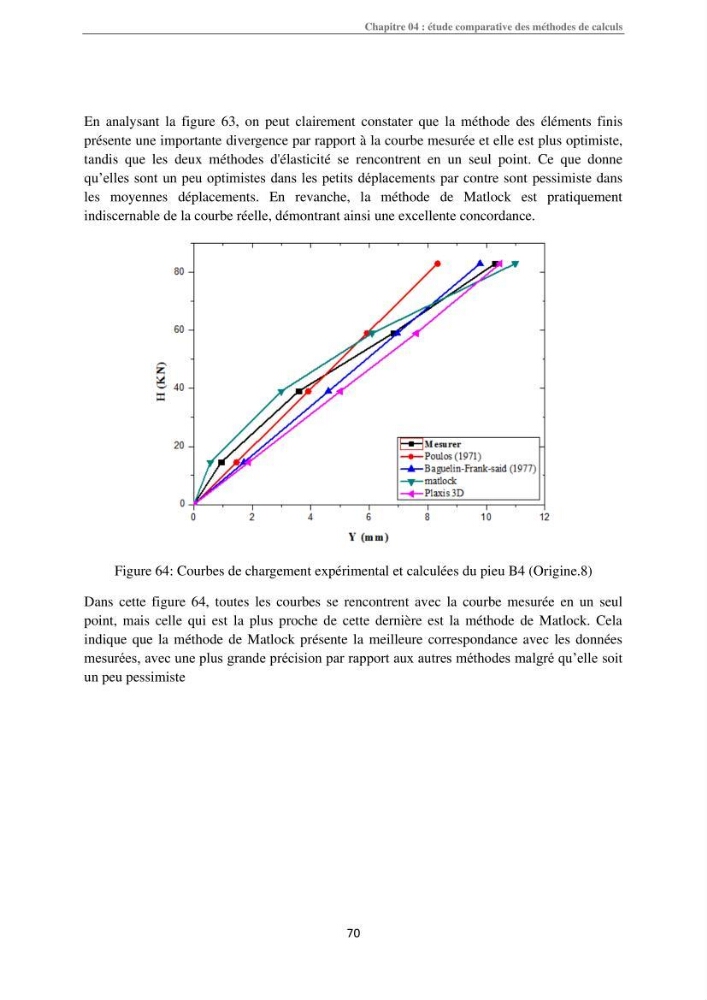

Figure 64: Courbes de chargement expérimental et calculées du pieu B4 (Origine.8)
Dans cette figure 64, toutes les courbes se rencontrent avec la courbe mesurée en un seul
point, mais celle qui est la plus proche de cette dernière est la méthode de Matlock. Cela
indique que la méthode de Matlock présente la meilleure correspondance avec les données
mesurées, avec une plus grande précision par rapport aux autres méthodes malgré qu’elle soit
un peu pessimiste
