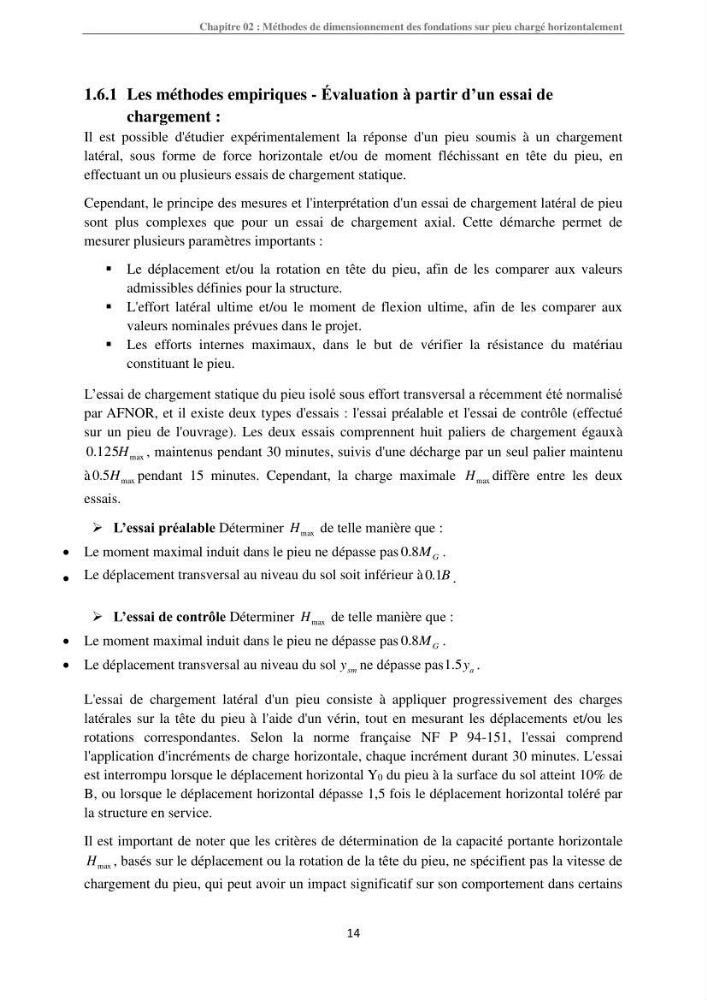

Chapitre 02 : Méthodes de dimensionnement des fondations sur pieu chargé horizontalement
14
1.6.1 Les méthodes empiriques - Évaluation à partir d’un essai de
chargement :
Il est possible d'étudier expérimentalement la réponse d'un pieu soumis à un chargement
latéral, sous forme de force horizontale et/ou de moment fléchissant en tête du pieu, en
effectuant un ou plusieurs essais de chargement statique.
Cependant, le principe des mesures et l'interprétation d'un essai de chargement latéral de pieu
sont plus complexes que pour un essai de chargement axial. Cette démarche permet de
mesurer plusieurs paramètres importants :
▪ Le déplacement et/ou la rotation en tête du pieu, afin de les comparer aux valeurs
admissibles définies pour la structure.
▪ L'effort latéral ultime et/ou le moment de flexion ultime, afin de les comparer aux
valeurs nominales prévues dans le projet.
▪ Les efforts internes maximaux, dans le but de vérifier la résistance du matériau
constituant le pieu.
L’essai de chargement statique du pieu isolé sous effort transversal a récemment été normalisé
par AFNOR, et il existe deux types d'essais : l'essai préalable et l'essai de contrôle (effectué
sur un pieu de l'ouvrage). Les deux essais comprennent huit paliers de chargement égauxà
max
125
.
0
H , maintenus pendant 30 minutes, suivis d'une décharge par un seul palier maintenu
à
max
5
.
0 H pendant 15 minutes. Cependant, la charge maximale max
H diffère entre les deux
essais.
➢ L’essai préalable Déterminer max
H de telle manière que :
• Le moment maximal induit dans le pieu ne dépasse pas
G
M
8
.
0
.
• Le déplacement transversal au niveau du sol soit inférieur à B
1
.
0 .
➢ L’essai de contrôle Déterminer max
H de telle manière que :
• Le moment maximal induit dans le pieu ne dépasse pas
G
M
8
.
0
.
• Le déplacement transversal au niveau du sol sm
y ne dépasse pas
a
y
5
.
1
.
L'essai de chargement latéral d'un pieu consiste à appliquer progressivement des charges
latérales sur la tête du pieu à l'aide d'un vérin, tout en mesurant les déplacements et/ou les
rotations correspondantes. Selon la norme française NF P 94-151, l'essai comprend
l'application d'incréments de charge horizontale, chaque incrément durant 30 minutes. L'essai
est interrompu lorsque le déplacement horizontal Y0 du pieu à la surface du sol atteint 10% de
B, ou lorsque le déplacement horizontal dépasse 1,5 fois le déplacement horizontal toléré par
la structure en service.
Il est important de noter que les critères de détermination de la capacité portante horizontale
max
H , basés sur le déplacement ou la rotation de la tête du pieu, ne spécifient pas la vitesse de
chargement du pieu, qui peut avoir un impact significatif sur son comportement dans certains
