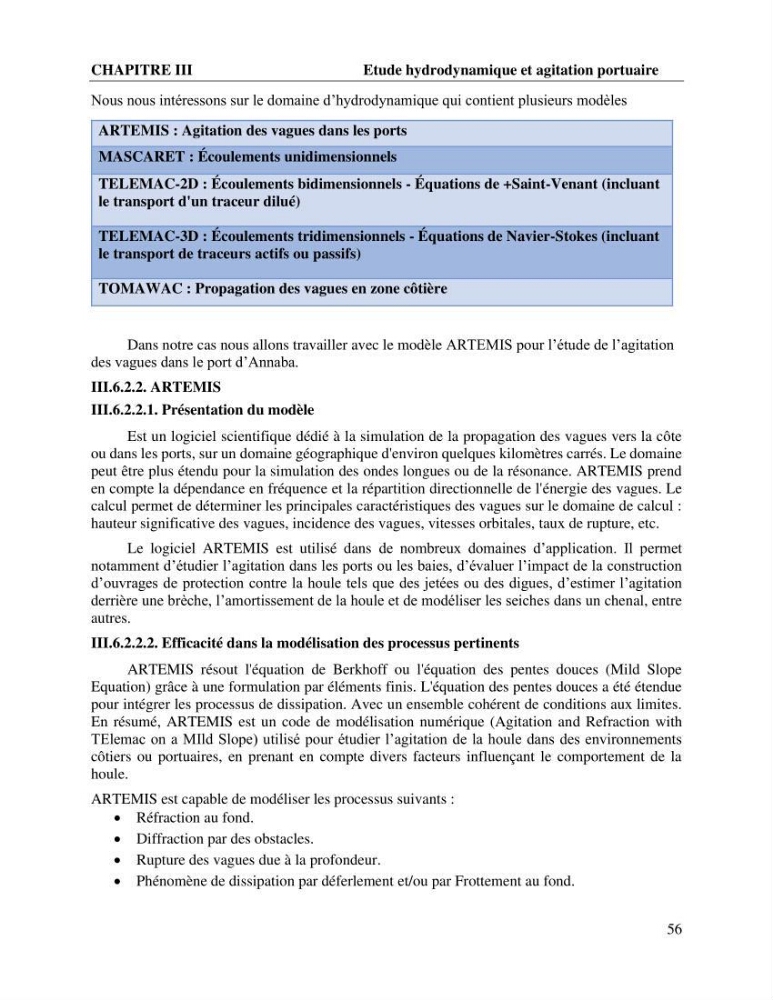

CHAPITRE III
Etude hydrodynamique et agitation portuaire
56
Nous nous intéressons sur le domaine d’hydrodynamique qui contient plusieurs modèles
ARTEMIS : Agitation des vagues dans les ports
MASCARET : Écoulements unidimensionnels
TELEMAC-2D : Écoulements bidimensionnels - Équations de +Saint-Venant (incluant
le transport d'un traceur dilué)
TELEMAC-3D : Écoulements tridimensionnels - Équations de Navier-Stokes (incluant
le transport de traceurs actifs ou passifs)
TOMAWAC : Propagation des vagues en zone côtière
Dans notre cas nous allons travailler avec le modèle ARTEMIS pour l’étude de l’agitation
des vagues dans le port d’Annaba.
III.6.2.2. ARTEMIS
III.6.2.2.1. Présentation du modèle
Est un logiciel scientifique dédié à la simulation de la propagation des vagues vers la côte
ou dans les ports, sur un domaine géographique d'environ quelques kilomètres carrés. Le domaine
peut être plus étendu pour la simulation des ondes longues ou de la résonance. ARTEMIS prend
en compte la dépendance en fréquence et la répartition directionnelle de l'énergie des vagues. Le
calcul permet de déterminer les principales caractéristiques des vagues sur le domaine de calcul :
hauteur significative des vagues, incidence des vagues, vitesses orbitales, taux de rupture, etc.
Le logiciel ARTEMIS est utilisé dans de nombreux domaines d’application. Il permet
notamment d’étudier l’agitation dans les ports ou les baies, d’évaluer l’impact de la construction
d’ouvrages de protection contre la houle tels que des jetées ou des digues, d’estimer l’agitation
derrière une brèche, l’amortissement de la houle et de modéliser les seiches dans un chenal, entre
autres.
III.6.2.2.2. Efficacité dans la modélisation des processus pertinents
ARTEMIS résout l'équation de Berkhoff ou l'équation des pentes douces (Mild Slope
Equation) grâce à une formulation par éléments finis. L'équation des pentes douces a été étendue
pour intégrer les processus de dissipation. Avec un ensemble cohérent de conditions aux limites.
En résumé, ARTEMIS est un code de modélisation numérique (Agitation and Refraction with
TElemac on a MIld Slope) utilisé pour étudier l’agitation de la houle dans des environnements
côtiers ou portuaires, en prenant en compte divers facteurs influençant le comportement de la
houle.
ARTEMIS est capable de modéliser les processus suivants :
• Réfraction au fond.
• Diffraction par des obstacles.
• Rupture des vagues due à la profondeur.
• Phénomène de dissipation par déferlement et/ou par Frottement au fond.
