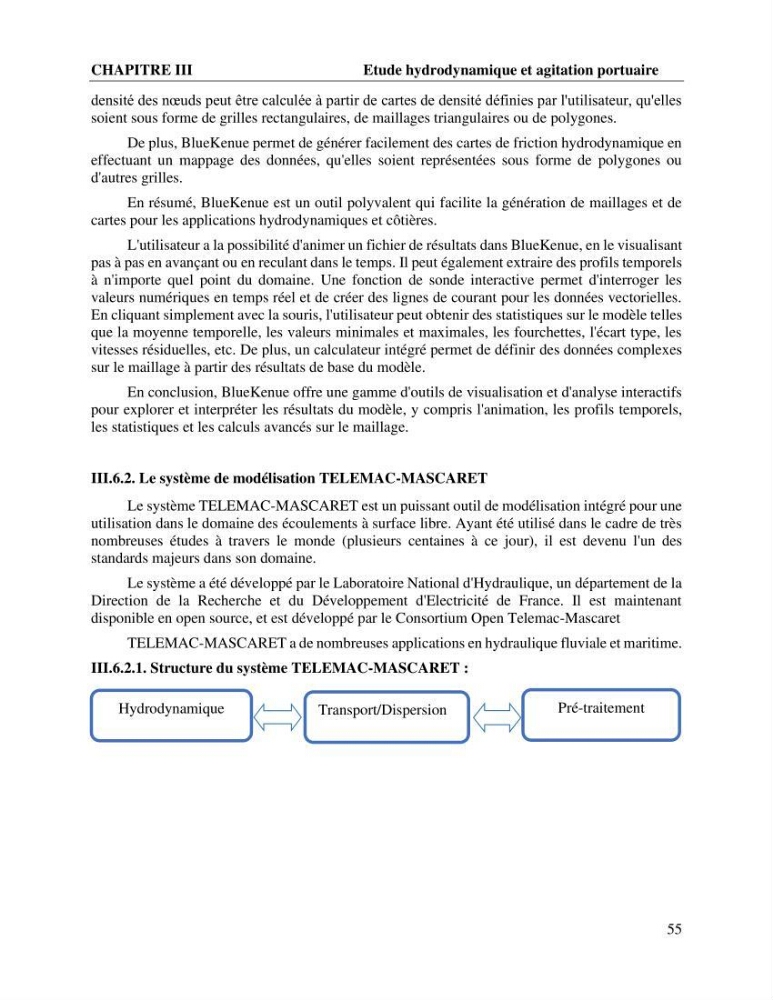

CHAPITRE III
Etude hydrodynamique et agitation portuaire
55
densité des nœuds peut être calculée à partir de cartes de densité définies par l'utilisateur, qu'elles
soient sous forme de grilles rectangulaires, de maillages triangulaires ou de polygones.
De plus, BlueKenue permet de générer facilement des cartes de friction hydrodynamique en
effectuant un mappage des données, qu'elles soient représentées sous forme de polygones ou
d'autres grilles.
En résumé, BlueKenue est un outil polyvalent qui facilite la génération de maillages et de
cartes pour les applications hydrodynamiques et côtières.
L'utilisateur a la possibilité d'animer un fichier de résultats dans BlueKenue, en le visualisant
pas à pas en avançant ou en reculant dans le temps. Il peut également extraire des profils temporels
à n'importe quel point du domaine. Une fonction de sonde interactive permet d'interroger les
valeurs numériques en temps réel et de créer des lignes de courant pour les données vectorielles.
En cliquant simplement avec la souris, l'utilisateur peut obtenir des statistiques sur le modèle telles
que la moyenne temporelle, les valeurs minimales et maximales, les fourchettes, l'écart type, les
vitesses résiduelles, etc. De plus, un calculateur intégré permet de définir des données complexes
sur le maillage à partir des résultats de base du modèle.
En conclusion, BlueKenue offre une gamme d'outils de visualisation et d'analyse interactifs
pour explorer et interpréter les résultats du modèle, y compris l'animation, les profils temporels,
les statistiques et les calculs avancés sur le maillage.
III.6.2. Le système de modélisation TELEMAC-MASCARET
Le système TELEMAC-MASCARET est un puissant outil de modélisation intégré pour une
utilisation dans le domaine des écoulements à surface libre. Ayant été utilisé dans le cadre de très
nombreuses études à travers le monde (plusieurs centaines à ce jour), il est devenu l'un des
standards majeurs dans son domaine.
Le système a été développé par le Laboratoire National d'Hydraulique, un département de la
Direction de la Recherche et du Développement d'Electricité de France. Il est maintenant
disponible en open source, et est développé par le Consortium Open Telemac-Mascaret
TELEMAC-MASCARET a de nombreuses applications en hydraulique fluviale et maritime.
III.6.2.1. Structure du système TELEMAC-MASCARET :
Hydrodynamique
Transport/Dispersion
Pré-traitement
